调试工具（Debug Tools）

一、概述

Oinone 提供的调试工具是一款支持在浏览器页面直接进行 页面调试 与 接口调试 的效率工具。它集成了页面元数据调试、异常堆栈分析、SQL 执行追踪、函数链路监控等核心调试功能，权限验证追踪、权限上下文、数据审计追踪等业务场景调试功能，可帮助前后端开发人员快速定位和解决不同场景下的调试需求，显著提升开发效率。

二、进入调试工具

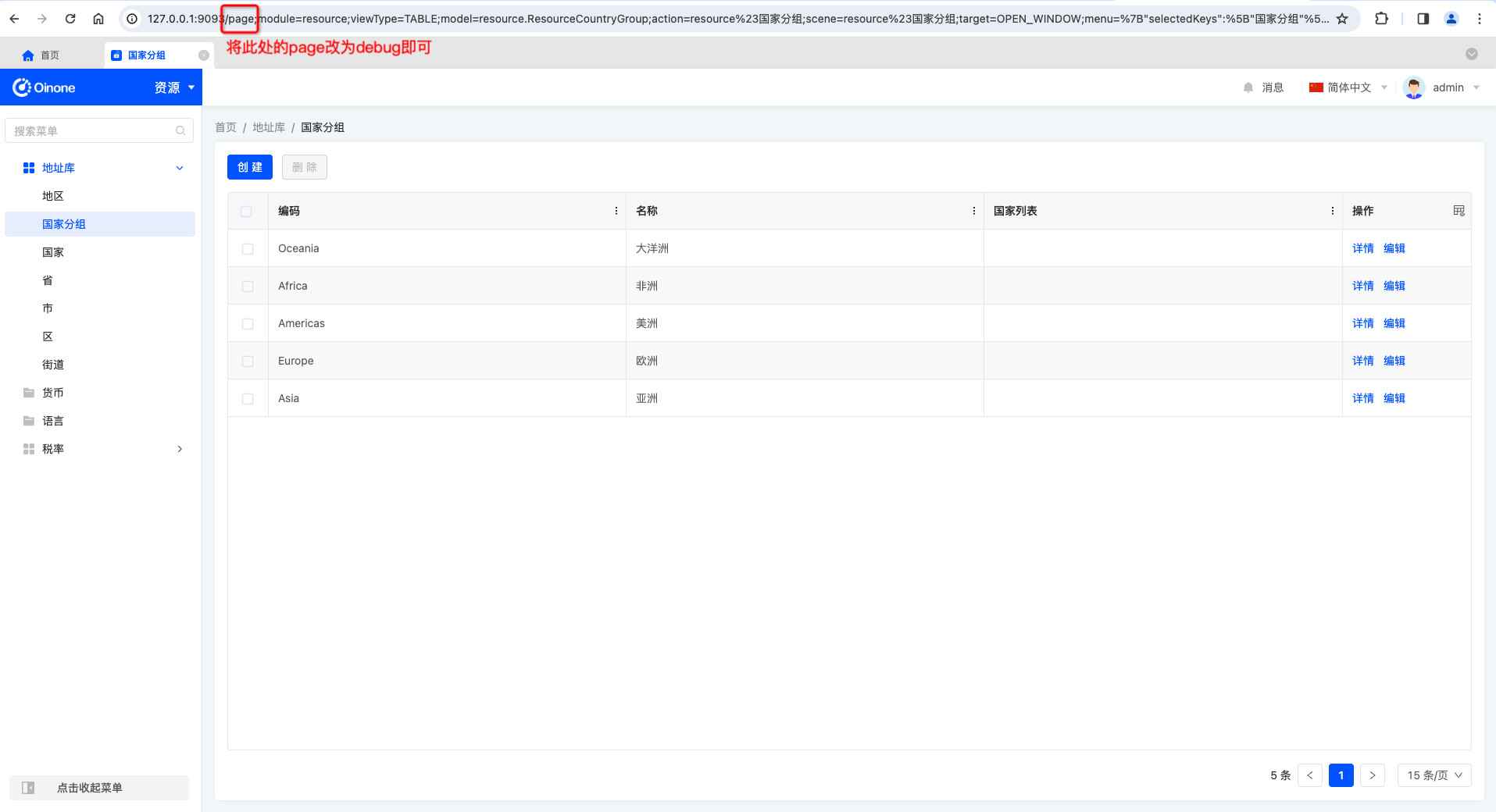

在需要调试的页面，通过修改浏览器 URL 的方式进入调试工具页面。如下图所示：

如需要调试的页面的URL如下所示：

http://127.0.0.1:9093/page;module=resource;viewType=TABLE;model=resource.ResourceCountryGroup;action=resource%23%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84;scene=resource%23%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84;target=OPEN_WINDOW;menu=%7B%22selectedKeys%22:%5B%22%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84%22%5D,%22openKeys%22:%5B%22%E5%9C%B0%E5%9D%80%E5%BA%93%22,%22%E5%9C%B0%E5%8C%BA%22%5D%7D

将 page 改为 debug 后即可进入该页面的调试页面，如下所示：

http://127.0.0.1:9093/debug;module=resource;viewType=TABLE;model=resource.ResourceCountryGroup;action=resource%23%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84;scene=resource%23%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84;target=OPEN_WINDOW;menu=%7B%22selectedKeys%22:%5B%22%E5%9B%BD%E5%AE%B6%E5%88%86%E7%BB%84%22%5D,%22openKeys%22:%5B%22%E5%9C%B0%E5%9D%80%E5%BA%93%22,%22%E5%9C%B0%E5%8C%BA%22%5D%7D

PS：通常我们会将新的 URL 改好后粘贴到新的浏览器标签页，以保留原页面可以继续查看相关信息。

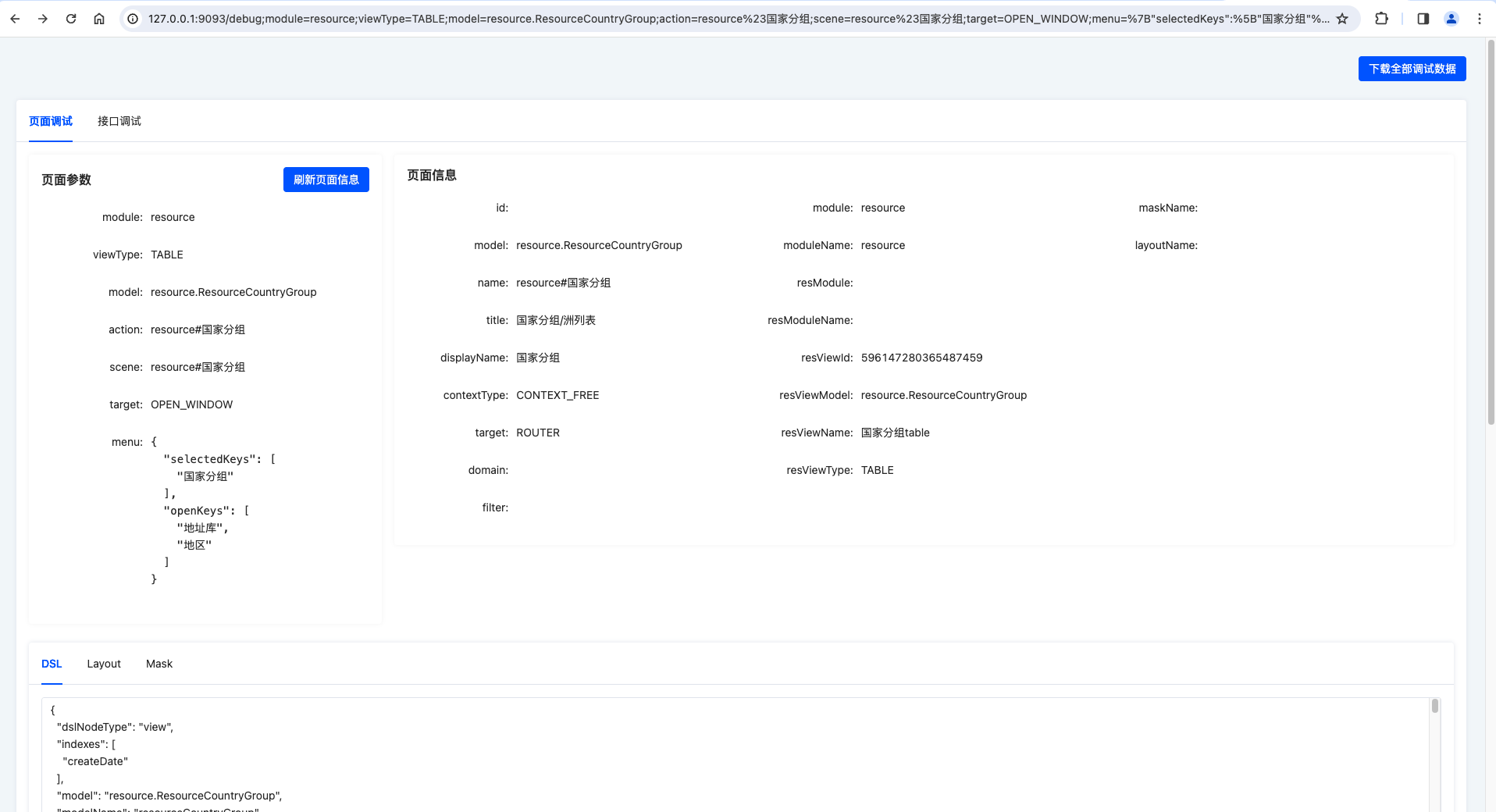

进入调试工具页面后，我们可以看到如下图所示的页面：

三、页面调试

在进入页面调试后，可以直观的看到以下信息：

页面参数：当前 URL 参数解析结果。
页面信息：通过 ViewAction#load 接口返回的跳转动作基本信息。
DSL：当前页面使用的元数据信息。
Layout：当前页面使用的布局。
Mask：当前页面使用的模板。

提示：

页面调试没有过多的内容需要详细解释，主要是查看 “字段”、“动作”等元数据信息是否按前端组件要求进行返回。

例如：未满足字段注册条件导致组件渲染错误、属性配置错误导致组件无法正常使用以及 DSL 返回的顺序不对等问题。

四、接口调试

（一）发起一次接口调试

以下示例均在Chrome浏览器中进行演示，不同浏览器可能存在差异。

1、使用浏览器查看接口及查看接口异常

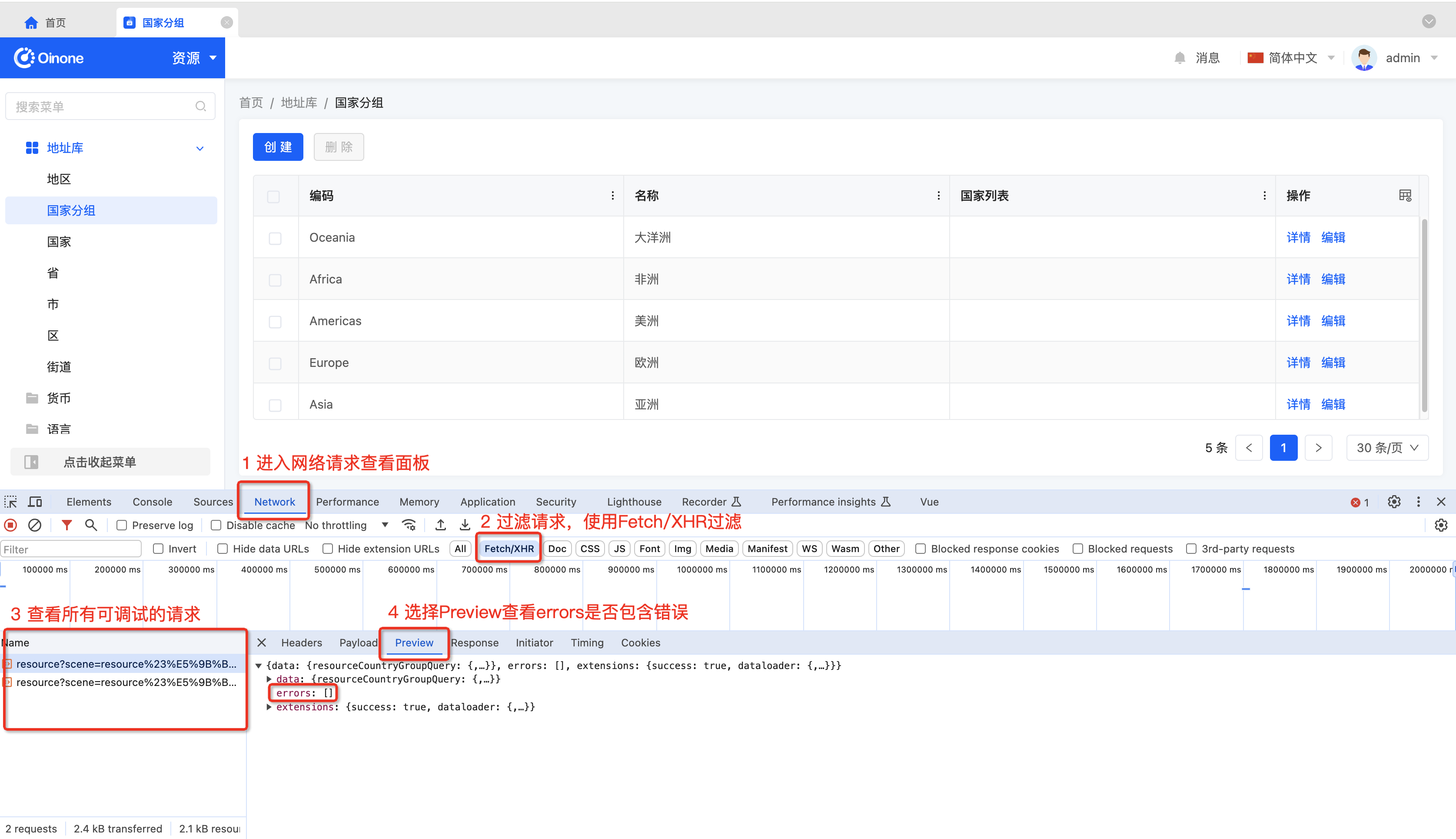

如下图所示，通过检查或F12打开浏览器控制台，并查看所有接口请求：

无异常接口

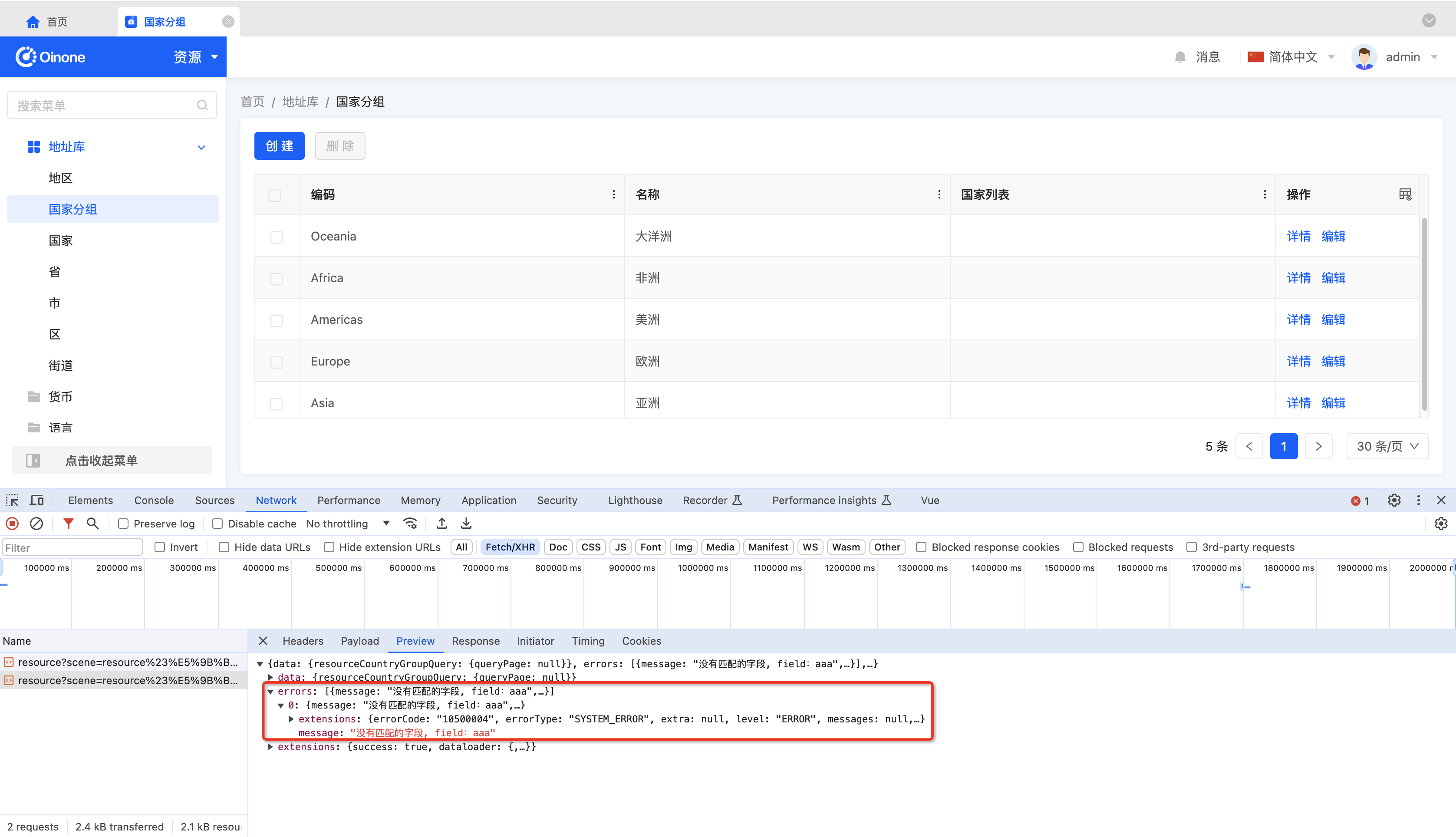

有异常接口

PS：一般情况下，所有 Oinone 请求的 Http 状态都为 200，错误信息在 errors 数组中进行返回。

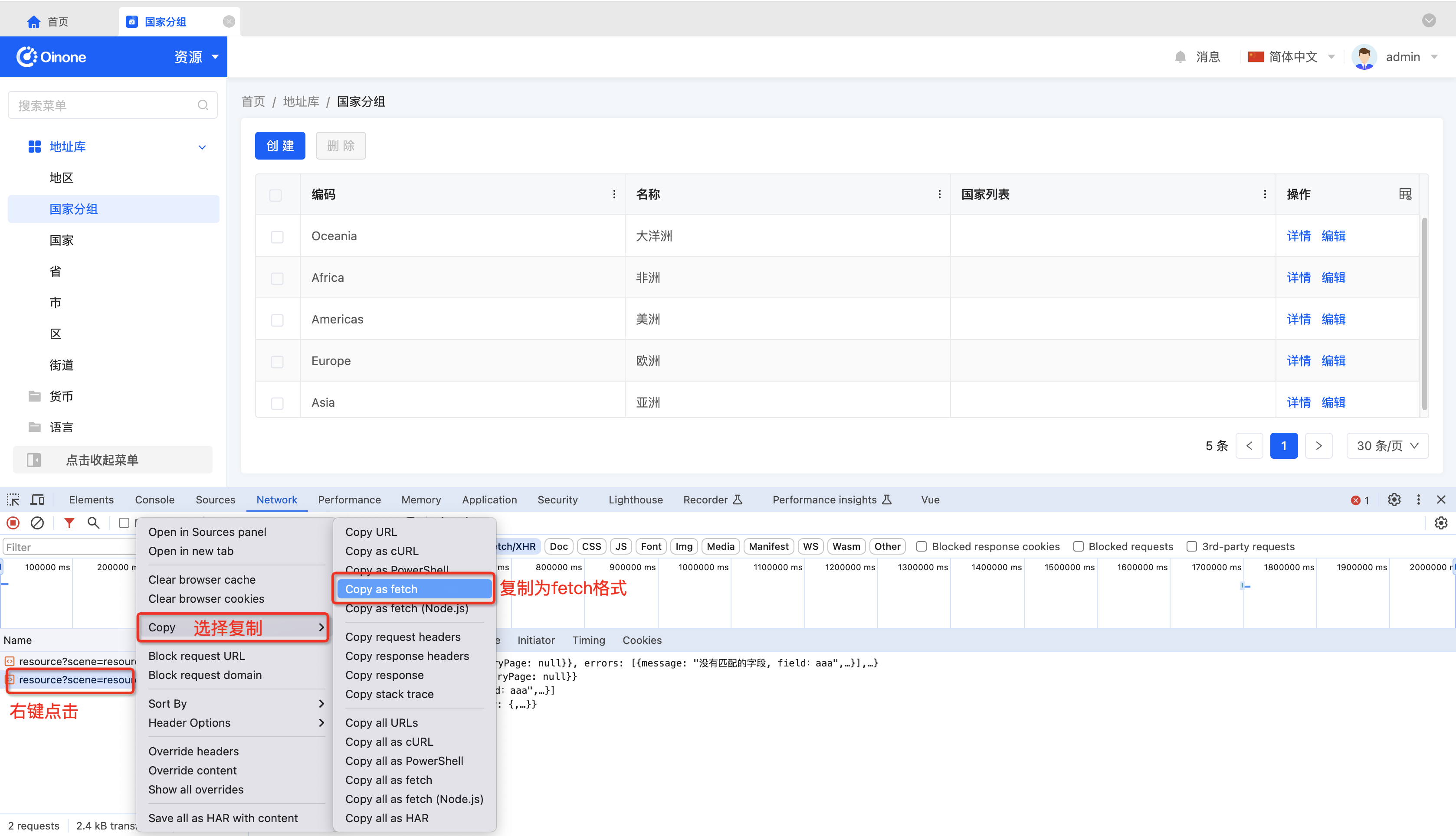

2、在浏览器控制台复制 fetch 格式请求

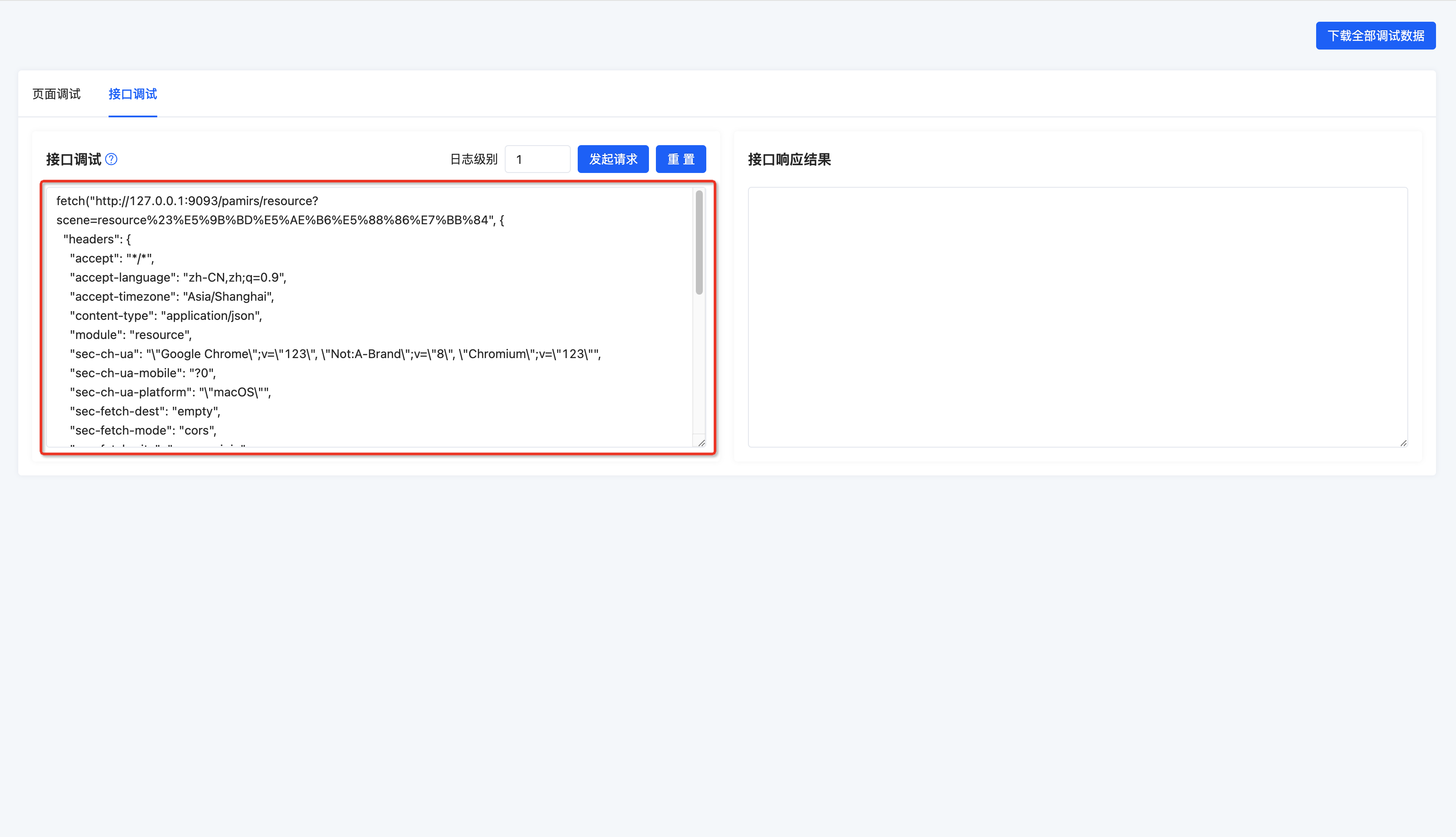

3、粘贴至接口调试输入框

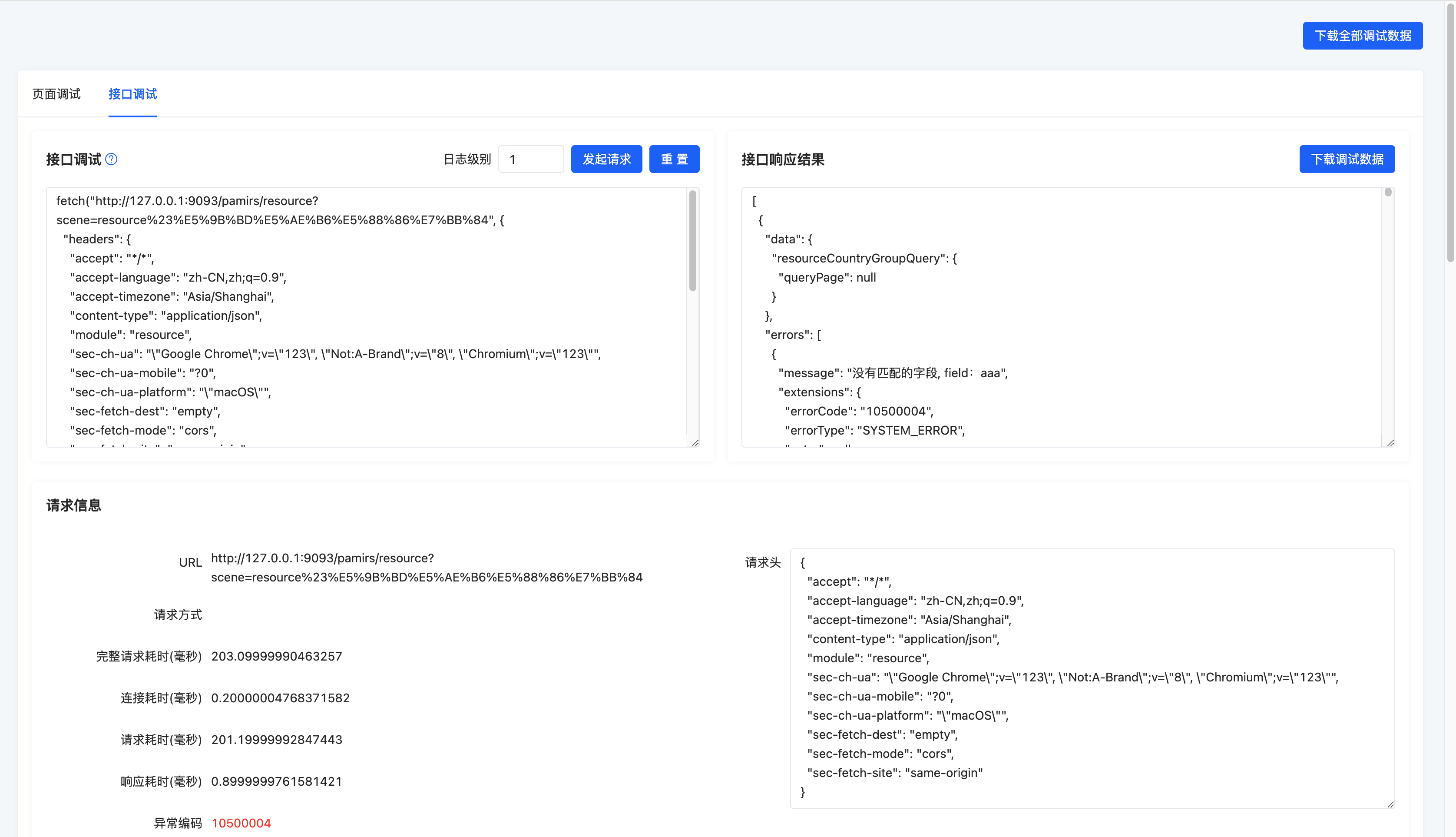

4、点击发起请求即可看到该接口的响应信息

提示：

日志级别

默认调试: 1
权限调试: 2
Debug 级别日志调试: 3
Trace 级别日志调试: 4

（二）异常堆栈分析

在开发过程中，代码出现异常是很平常的事情。在调试工具中，对堆栈进行了简单的分析，用于快速定位一些常规问题。我们可以逐步通过下面这些功能来定位问题：

1、异常抛出栈

对于一些异常可以较为容易的捕获，我们提供了查看 “问题第一现场” 的初步分析功能，可以精确定位到类以及代码行。如下图所示：

2、业务堆栈

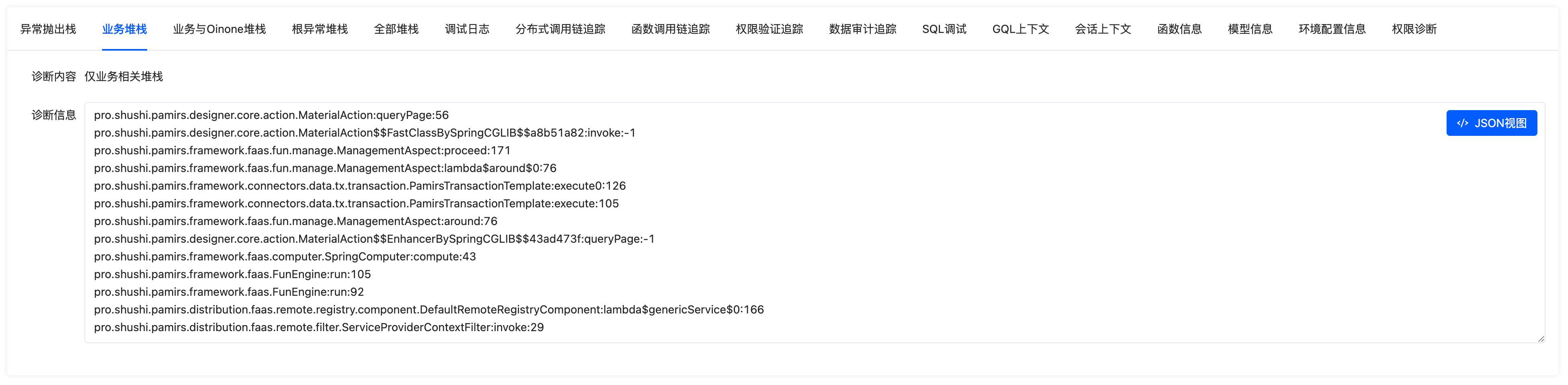

如果 “问题第一现场” 无法准确定位问题，则可以通过 “业务堆栈” 来查看一些与 Spring 框架或 Oinone 框架无关的堆栈信息：

提示：

这个示例由于在 shushi 包路径下，因此也包含了 Oinone 框架的堆栈信息。

3、业务与 Oinone 堆栈

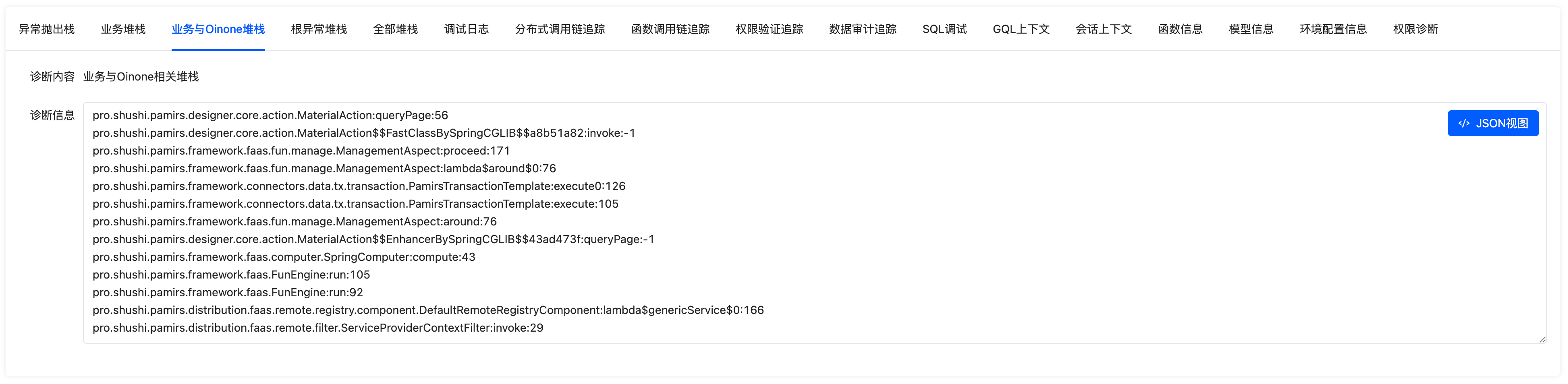

堆栈信息是逐步增多的，若仅查看 “业务堆栈” 仍然无法准确定位问题，那可能是与 Oinone 框架相关的异常，则可以通过 “业务与 Oinone 堆栈” 来查看包含 Oinone 框架的堆栈信息：

4、根堆栈信息和全部堆栈

经过裁剪的堆栈可能无法定位一些特殊问题，这时就需要通过 “根堆栈信息” 和 “全部堆栈” 来查看完整的堆栈日志，通常这两个信息与开发时使用 IDE 调试的日志是完全一样的。

5、调试日志

有些时候，在异常堆栈的附近会通过 Logback 打印一些业务相关的数据进行调试，在生产环境这些日志往往是关闭的。在调试工具中，通过调整 “日志级别” 可以在 “调试日志” 中看到更细粒度的日志信息。当我们将 “日志级别” 改为 3 并重新发起请求后，可以看到 Redis 连接、数据源路由等调试日志，如下图所示：

（三）请求性能分析

对于一些请求过慢的问题，我们可以通过调试工具提供的 SQL 调试 和 函数链路追踪 功能进行初步分析，下面我们来看一下这些信息在性能分析中的使用方法。

1、SQL 调试

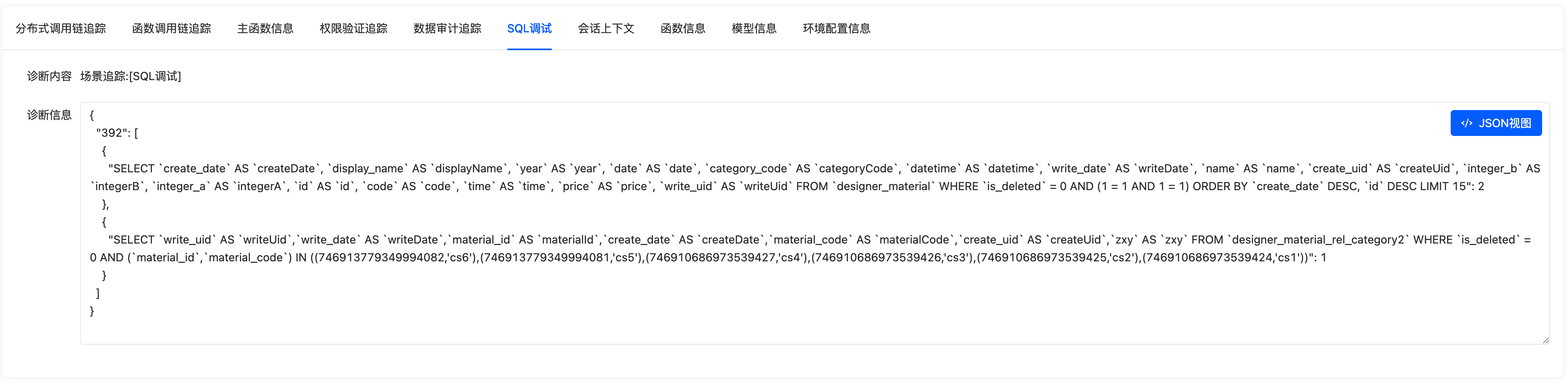

下图是执行 queryPage 请求时的 “SQL 调试”信息：

392 是当前 SQL 在 JVM 中执行时的 线程ID ，当出现多个线程并发执行时，将看到多个以 线程ID 为 key 的 SQL 数组。
以第一条 SQL 为例：真实执行的 SQL 作为 key，2 表示这个 SQL 执行的耗时情况。单位为：毫秒。

对于 “慢 SQL” 来说，其耗时一般比较长，可以通过 SQL 调试来追踪一些 “慢 SQL” ，然后将对应 SQL 通过 “执行计划” 进行分析，就可以看到执行顺序及索引使用情况等细节。

2、函数调用链追踪

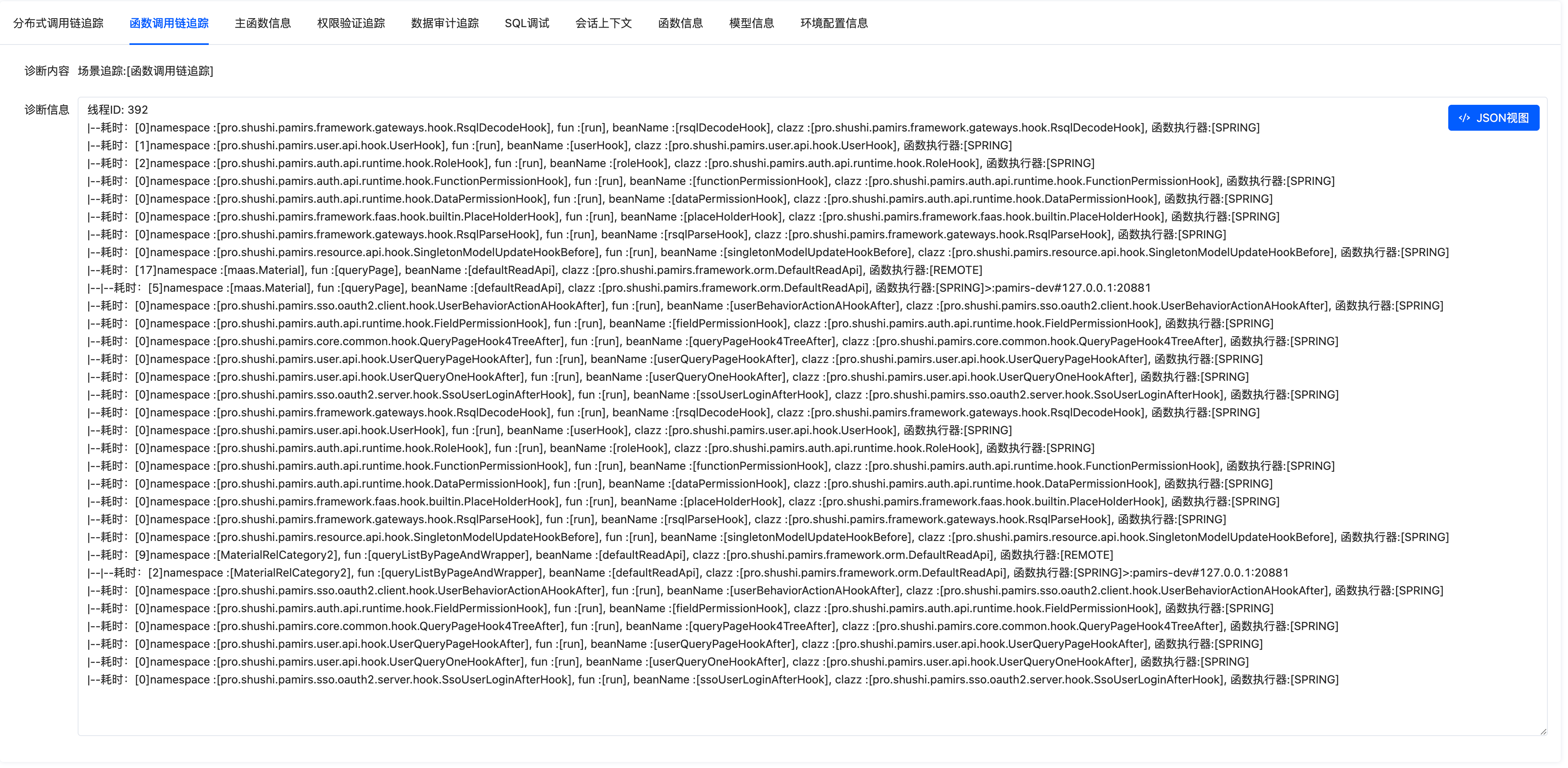

下图是执行 queryPage 请求时的 “函数调用链追踪” 信息：

函数追踪格式：

|--：层级符号，当函数调用时调用了其他函数，则显示对应层级。
耗时：[0]：当前函数执行完成时的总耗时。
namespace：[]：函数命名空间。
fun：[]：函数名。
beanName：[]：Spring Bean 名称，如果函数在 Spring Bean 中执行时可以看到对应名称。
clazz：[]：全路径类名。
函数执行器：[]：Oinone FunEngine 提供了多种执行器，不同的函数会通过不同类型的执行器执行。
- SPRING：Spring 函数执行器。
- REMOTE：远程调用执行器。
- LOCAL：非 Spring 函数执行器。
>:pamirs-dev#127.0.0.1:20881：表示当前函数在 应用名称（spring.application.name）服务上执行，其对应的 dubbo 注册 IP 和端口为：127.0.0.1:20881 。

（四）权限验证失败分析

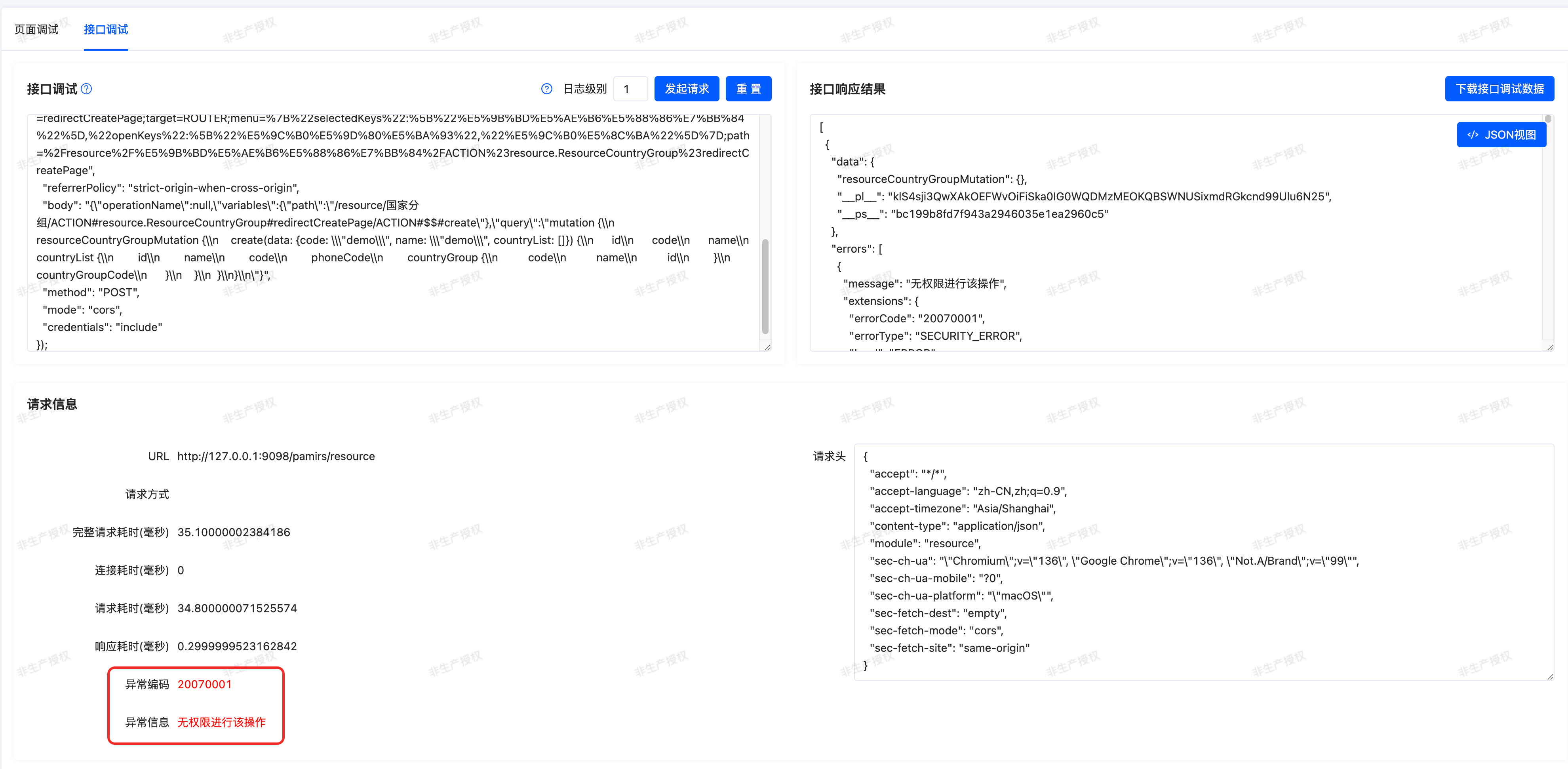

当接口出现如下图所示的 “无权限进行该操作” 等相关异常时：

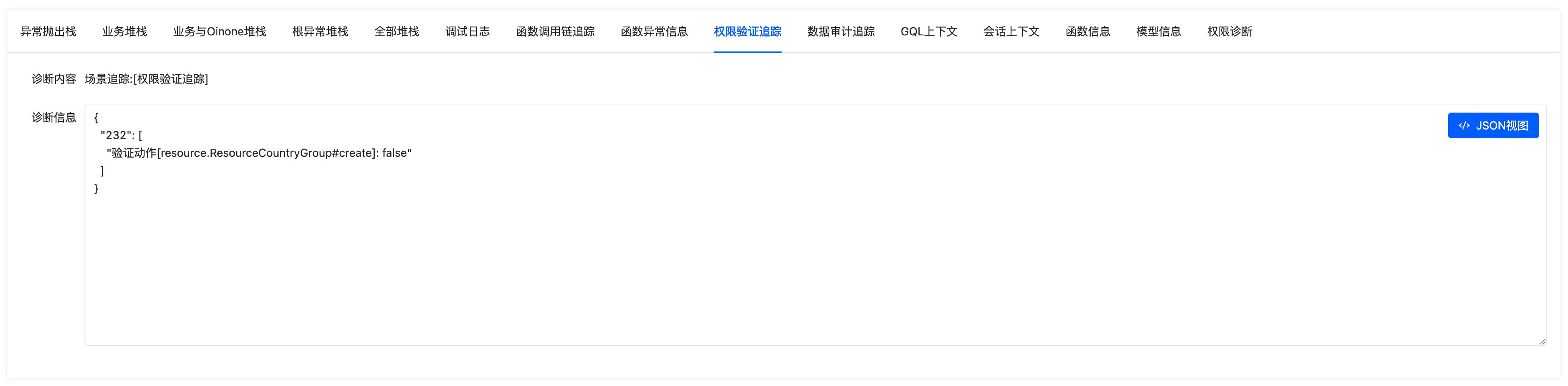

可以通过查看 “权限验证追踪” 面板提供的信息进行初步分析：

在 “权限验证追踪” 面板，可能出现的一些验证信息：

验证模块：验证当前用户是否可访问指定模块。
验证首页：验证当前用户是否可访问指定模块首页。
验证菜单：验证当前用户是否可访问指定菜单。
验证动作：验证当前用户是否可访问指定动作。如图为 false ，则表示无权限执行。
验证动作路径：通过当前会话路径（SessionPath）验证指定动作权限。
验证函数：验证当前用户是否可访问指定函数。
模型读权限：指定模型的读权限表达式，为 null 说明没有配置。
模型可见字段：指定模型的可读字段，不在列表中的字段是不可读的。
模型可编辑字段：指定模型的可编辑字段，不在列表中的字段是不可编辑的。

提示：

不同的请求，使用到的权限限制有一定的区别，这些验证信息并不总是全部出现。未出现的指定项时，一般表示没有经过该项验证或未限制该项权限。

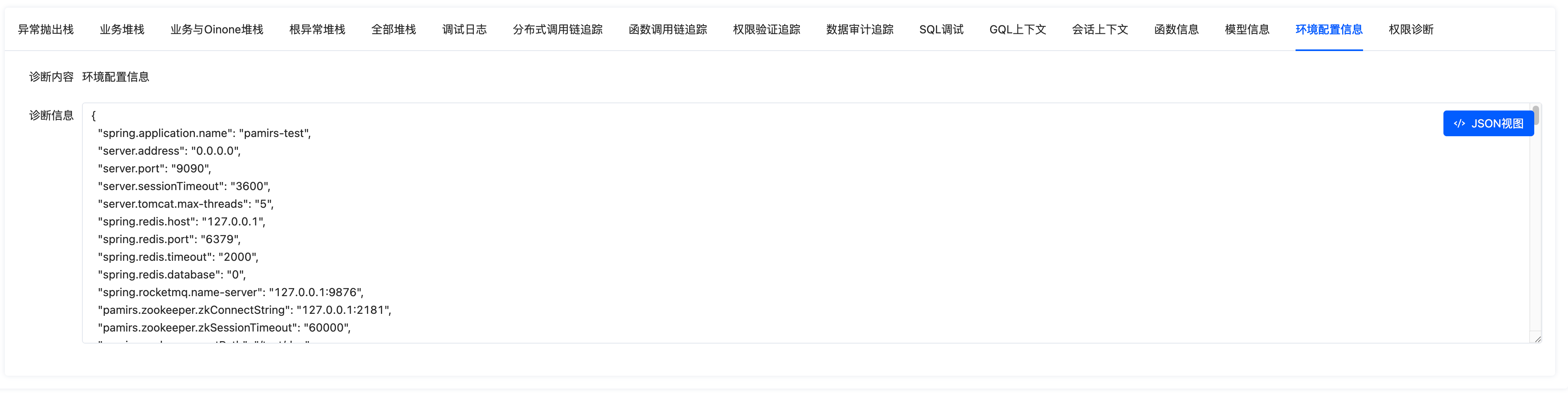

（五）环境配置信息

当环境配置出现问题时，我们可以在不访问服务器的情况下通过调试工具获取服务器配置，这些配置信息只能通过 “管理员” 登录后进行获取，其他用户是禁止获取的。

五、生产环境关闭调试工具

（一）前端关闭调试工具

在前端运行时环境配置中，可以通过调试配置关闭调试页面的路由，可参考：前端 API - 环境

runtimeConfigResolve({
  debug: {
    enabled: true
  }
});

（二）后端关闭调试接口

在 Yaml 中配置 pamirs.framework.debug.enabled 为 false 可关闭调试接口，可参考：后端 API - 模块 API

pamirs:
  framework:
    debug:
      enabled: false
