图表设计

本界面主要分为四个区域：操作栏、数据配置区、图表预览区、样式栏

一、操作栏

（一）保存

1.功能介绍

支持对图表设计进行存档保存。即使图表设计尚未完整，也可选择保存当前设计进度。下次进入图表设计页面时，系统将自动加载并显示之前保存的设计页面，方便继续完善图表。

提示

当图表设计已完成但尚未发布时，可以在报表或数据大屏中直接引用。此引用操作不会对图表的后续发布产生任何影响。

2.操作方法

点击「保存」，即可将当前设计进度存档保存。

二、数据配置区

（一）图表编辑——数据来源类型

1.功能介绍

在数据配置区，支持编辑图表的数据来源类型。

当数据来源类型为模型字段时，可更改模型与方法。除此之外，在高级设置中还可设置查询条件、数据分组、数据计算
注意
若已配置了数据分组与数据计算，那么在设置维度与数值时，仅限于选择在数据分组和数据计算过程中已选中的字段。
- 查询条件：以配置的查询条件展示数据。
- 数据分组：仅允许选择维度字段进行分组。当选择多个维度字段进行分组时，会产生一个多维度的分组结果。
- 数据计算：仅允许选择数值字段进行计算。可以选择聚合方式，包括无处理、最小值、最大值、平均值、求和、计数。

注意

当上述条件被设定后，系统会根据数据分组字段执行分组查询操作，同时依据数据计算字段对各个分组内的数值进行聚合统计，并确保结果满足查询条件中所设定的各项要求。

当数据来源类型为集成应用时，可更改应用、API与API参数（详见集成设计器）
当数据来源类型为数据库时，可更改数据库、API与API参数（详见集成设计器）

注意

当修改数据来源类型后，图表信息会清空。

2.操作方法

点击「设置」图标，在弹窗中编辑信息后点击「确定」，即可成功编辑。

（二）计算字段

1.功能介绍

功能位置：数据配置区 → 新增计算字段
配置方式：
- 支持使用已有字段进行加减乘除、平台内置函数
示例：

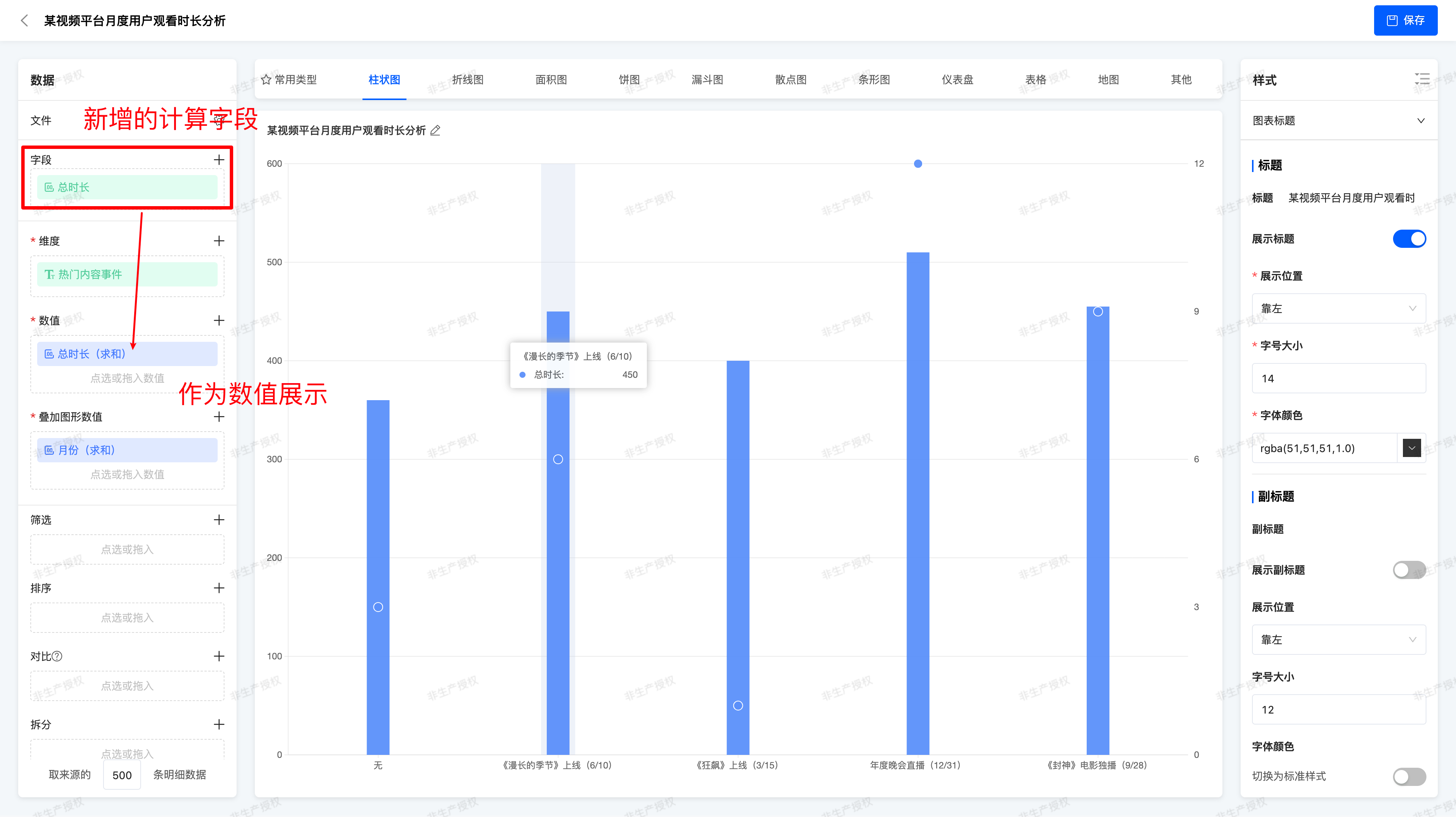

- 总时长 = 短视频时长 + 长视频时长 + 直播时长 作为实际总时长
校验规则：
- 表达式中字段需存在于当前数据集中
- 不支持跨数据集字段引用

2.操作方法

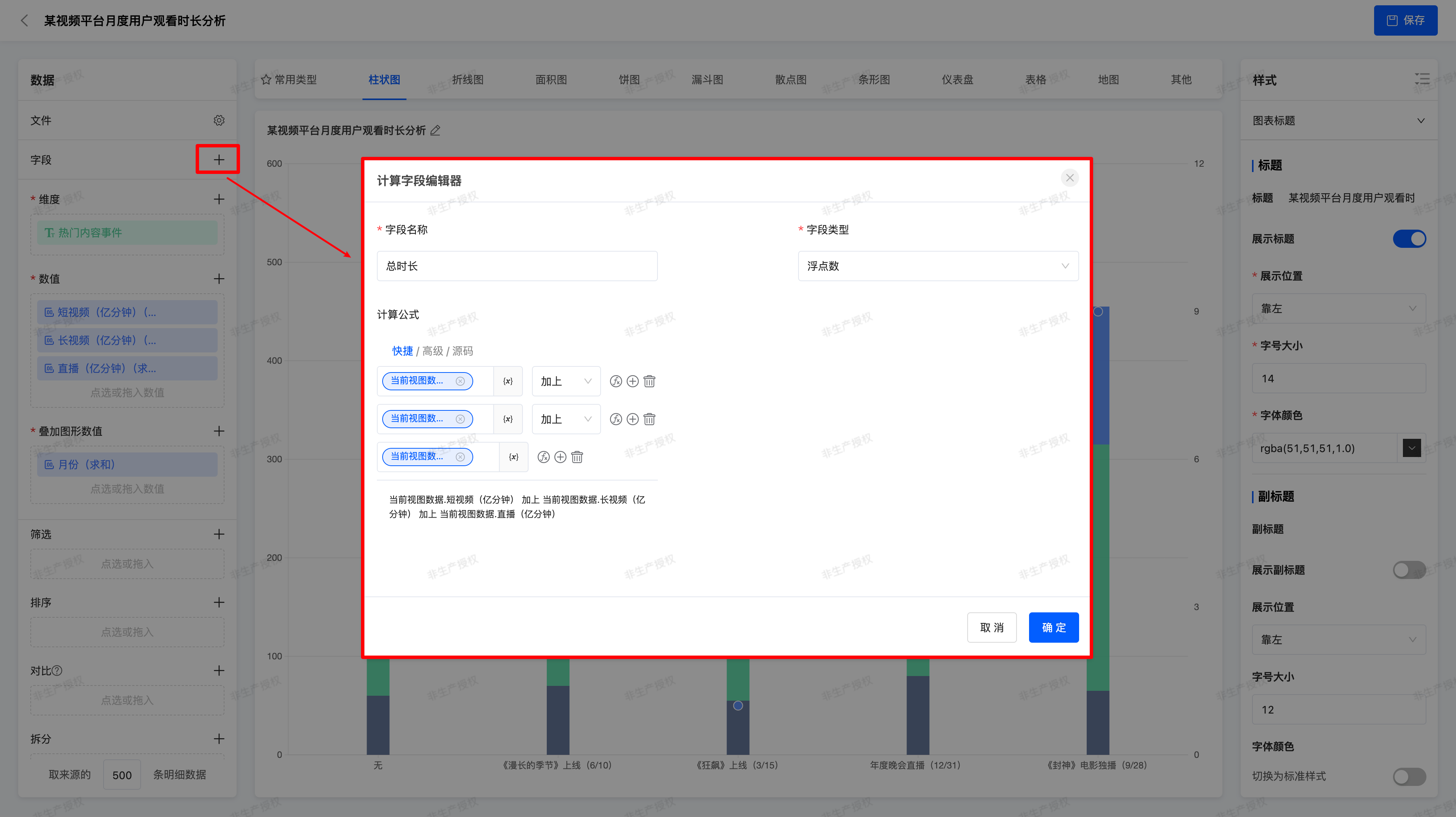

点击「 + 」图标，在弹窗中编辑信息后点击「确定」，即可成功创建计算字段。

（三）数据配置

1.功能介绍

支持配置维度、数值、筛选、排序、对比、拆分、图内筛选项、用户自定义查询数量。

注意

此处的数据配置仅针对于系统提供的标准图表类型的通用数据配置，一些图表的特殊数据配置请查阅图表类型文档。

维度：在图表中，维度是用于描述数据所属类别或特征的属性，帮助用户区分和分类数据。
数值：图表中的数值是通过设定的聚合方式计算得出的具体数据结果，用于展示量化信息。
筛选：可选择维度字段或数值字段进行筛选，数量不限。选择后，可为每个字段指定要展示或排除的值。

举例

原图表为不同商品的下单金额。

设置排除商品3

排序：可选择一个维度字段或数值字段进行排序，并根据该字段选择相应的排序规则。同时，支持自定义排序以满足特定需求。

举例

原图表为不同商品的下单金额，暂无排序规则

设置以“购买商品”升序排序

对比：仅支持选择一个维度字段。选择后，系统将依据该字段对数据进行对比展示。

举例

原图表为不同商品的下单金额。

将下单编码拖入对比字段，则会按照不同的商品，查看每个商品下不同订单的下单金额情况。

提示

建议拖入的对比字段其字段值个数不超过10个。若超出此限制，每个维度值将仅取前10条对比数据进行展示。

拆分：仅支持选择一个维度字段进行拆分，选择后，原图表将依据该字段被拆分为多个子图表。

举例

原图表为不同商品的下单金额。

将下单编码拖入拆分字段后，会根据不同的下单编码，将原图表拆分成与编码数量相等的多个图表。每个拆分后的图表将展示一个订单下的商品下单金额情况。

图内筛选项：仅限选择维度字段，且最多可选择六个。通过选定的筛选项，可以对数据进行过滤，图表将仅展示过滤后的数据分析结果。

举例

图表为不同商品的下单金额。设置图内筛选项为“购买商品”与“编码”，即可在图表中对图表信息进行筛选

注意

不同类型的图表所支持的数据配置可能存在差异。

限制可查询最大条数：用户自定义查询数量。

2.操作方法

添加：点击「添加」图标，在弹框中点选或将字段拖入。

注意

不同图表支持的字段个数不同，当字段个数达到上限后不可再添加；此时若添加新字段，新字段会代替旧字段进行数据分析，且会保留相同的样式。
当数值中允许添加多个字段时，字段类型必须保持一致，即全部为时间类型字段或全部为非时间类型字段。
饼图、漏斗图与仪表盘不可以在数值中添加时间类型字段

修改：点击「设置」图标，可依据不同功能对字段进行修改和调整。
- 维度：可修改展示名称
- 数值：可修改展示名称、聚合方式与数据格式
  - 聚合方式：包括无处理、最小值、最大值、平均值、求和与计数
  - 数据格式：可为数据选择类型，包括默认、数值、货币、百分比。依据不同的类型可配置不同格式
    - 默认：可以为数据设置单位，以满足基本展示需求。
    - 数值：除了单位，还可以为数据设置精度，以确保数据展示的准确性。
    - 货币：可以为数据选择货币类型，并设置精度和单位，使数据以货币格式呈现。
      提示
      此处货币类型，可在「资源」-「货币」中进行设置
    - 百分比：可以为数据设置精度和单位，数据将以百分比形式展示，直观反映数据比例。
- 筛选：可修改展示或排除选中字段中所包含数据
- 图内筛选项：可修改展示名称
删除：点击「删除」图标，即可将选中字段删除

三、图表预览区

（一）切换图表类型

1.功能介绍

在图表预览区，会依据选定的图表类型，结合数据配置区和样式栏中的设置信息，动态展示相应的图表。此外，还可以在图表预览区域的上方切换不同的图表类型，以满足不同的数据展示需求。

注意

不同类型的图表可能存在数据配置和样式设置上差异。（详见图表类型文档）

提示

若系统提供的图表类型暂无法满足实际需求，可前往图表模板自定义图表类型。

2.操作方法

（二）图表编辑——标题与描述

1.功能介绍

在图表预览区，可编辑图表的标题、副标题与描述

注意

若未显示标题、副标题、描述，可在设计图表的样式栏中查看是否关闭展示，若关闭则无法展示，同理无法编辑。

2.操作方法

点击标题区域、副标题区域、描述区域或「编辑」图标，输入信息后即可成功编辑

四、样式栏

1.功能介绍

支持为图表配置样式，包括图表标题、坐标轴、标签、图例、辅助线、显示设置、下钻。此外，还可启用图表的标准样式

注意

当切换为图表的标准样式后，若修改了某个样式，图表的标准样式会自动取消。

注意

此处的样式设置仅针对于系统提供的标准图表类型的通用样式，一些图表的特殊样式请查阅图表类型文档。对于自定义图表中包含的特殊样式，本部分不进行详细解释。

图表标题：可自定义标题、副标题与描述的展示状态、位置、字号大小及字体颜色，以满足个性化需求。
坐标轴：可选择是否展示坐标轴的轴线、轴标题及网格线，并可为坐标轴设置合适的字号大小和字体颜色，以提升图表的可读性。
标签：可灵活选择是否展示标签，以及标签中展示的字段内容，同时可为标签设置字号大小和字体颜色，使数据信息更加清晰。
图例：可选择是否展示图例，并根据需要设置图例的位置、字号大小及字体颜色，以便更好地解释图表中的数据系列。
辅助线：可为图表添加辅助线，支持设置固定值或选择图表中的数值（如平均值、最小值、最大值）作为辅助线的位置，以便更好地分析数据。
显示设置：可选择是否展示拖动条，以便自由调整视图；同时可设置一屏展示的维度值个数及展示维度值的总数，以优化图表的展示效果。

提示

当启用展示拖动条功能，并设定了一屏展示的维度值个数后，可以通过在图表中拉长或缩短拖动条的长度，来调整一屏内展示的维度值个数，实现增加或减少的效果。

一、下钻（Drill）：用户点击某个数据维度或指标，逐层进入更细粒度的数据分析。支持：

图表下钻（Chart Drill）：绑定已有图表，配置字段对应关系。
自由下钻（Free Drill）：选择当前数据源所有字段，顺序即为钻取顺序。

（一）图表下钻

功能介绍

图表下钻功能允许用户在运行时通过点击图表中的数据点，逐层查看更细粒度的数据明细。
在分析过程中，用户可以从宏观视角快速进入微观数据，帮助发现趋势、异常或关键驱动因素。

例如：

在“全球销售额”图表中点击“亚洲”区域，即可下钻至“亚洲各国家销售额”；

在“国家销售额”图表中点击“中国”，即可进一步下钻至“中国各省销售额”。

适用场景
- 销售分析：从全球 → 区域 → 国家 → 省份 → 城市 → 门店
- 财务分析：从公司整体 → 部门 → 小组 → 员工
- 运营分析：从全平台 → 产品线 → 单个产品 → 用户群体
- 客户分析：从客户行业 → 客户公司 → 客户联系人
支持数据源
图表下钻可基于以下数据源配置：
- 模型数据源：由低代码平台模型提供的结构化数据。
- 数据库：如 MySQL、PostgreSQL、Oracle 等关系型数据库。
- 集成应用：来自第三方系统的集成数据。
- 文件：如 Excel、CSV 等上传文件。
下钻功能支持以下图表类型：
- 柱状图
- 条形图
- 折线图
- 双轴图
- 面积图
- 饼图 / 环形图
- 漏斗图
- 地图
- 表格
- 指标统计图（单值图表，可作为下钻入口）

注意

不同图表的下钻交互形式可能存在差异，例如地图下钻支持地理区域联动。
同一层级下，父级图表配置的下钻路径优先于子级图表。
数据源需提前配置好字段的层级关系（如地区 → 国家 → 省份）。
下钻路径需预先定义，否则会出现无数据或中断情况。
图表刷新性能与数据量有关，建议为大数据集配置分页或聚合策略。

（二）自由下钻

功能介绍

自由下钻功能允许用户在运行时自主选择下钻的维度字段，并动态展开数据明细。相比固定层级下钻，自由下钻不需要预设层级顺序，用户可以根据分析需求，自由决定下钻路径和层级深度。
例如：

用户先从订单表格中点击 订单 Id → 查看该订单的明细；
然后再选择下钻到日期 → 查看订单发生时间；
接着下钻到 销售区域 或 产品分类 → 查看区域或分类表现。

路径可灵活调整，不受固定顺序约束。

支持数据源
- 模型
- 数据库
- 集成应用
- 文件
支持图表类型：表格
配置逻辑
- 可选择多个字段作为可钻取字段
- 配置顺序 = 标签展示顺序
- 字段数量 = 最大下钻层级

注意

目标图表应支持下钻上下文变量传参（如：地区、部门等维度值）。
不同类型图表所支持的下钻样式与表现可能存在差异。

（三）跳转

功能介绍

图表跳转功能允许用户在运行时通过点击图表整体或图元元素，跳转到其他页面或外部系统链接。

整体跳转：点击图表任意位置（或整体区域），跳转至目标页面。
图元级跳转：点击具体数据点（柱子、饼图扇区、散点等），跳转至目标页面或第三方系统。
跳转功能常用于：
- 查看数据明细页面
- 打开相关报表或仪表盘
- 链接外部系统或业务工具
配置场景
示例：
- 柱状图显示销售额，点击任意柱子 → 跳转至销售明细表页面。
- 饼图显示各地区销售占比，点击“亚洲”扇区 → 跳转至第三方系统中“亚洲销售详情”页面。
配置要点
- 跳转链接支持参数拼接：可动态将字段值拼接至 URL。例如：

https://example.com/detail?region={地区}&date={日期}

跳转与下钻共存：同一字段同时配置跳转和下钻后支持选择跳转还是下钻的入口。

注意

跳转链接支持拼接字段参数（如：https://example.com/detail?region={地区}）。
确认目标页面可接受参数传递，避免跳转后页面无数据。
跳转链接建议使用 HTTPS，确保安全性。

2.操作方法

在样式栏中自定义样式，样式即时生效，在图表中实时展示。

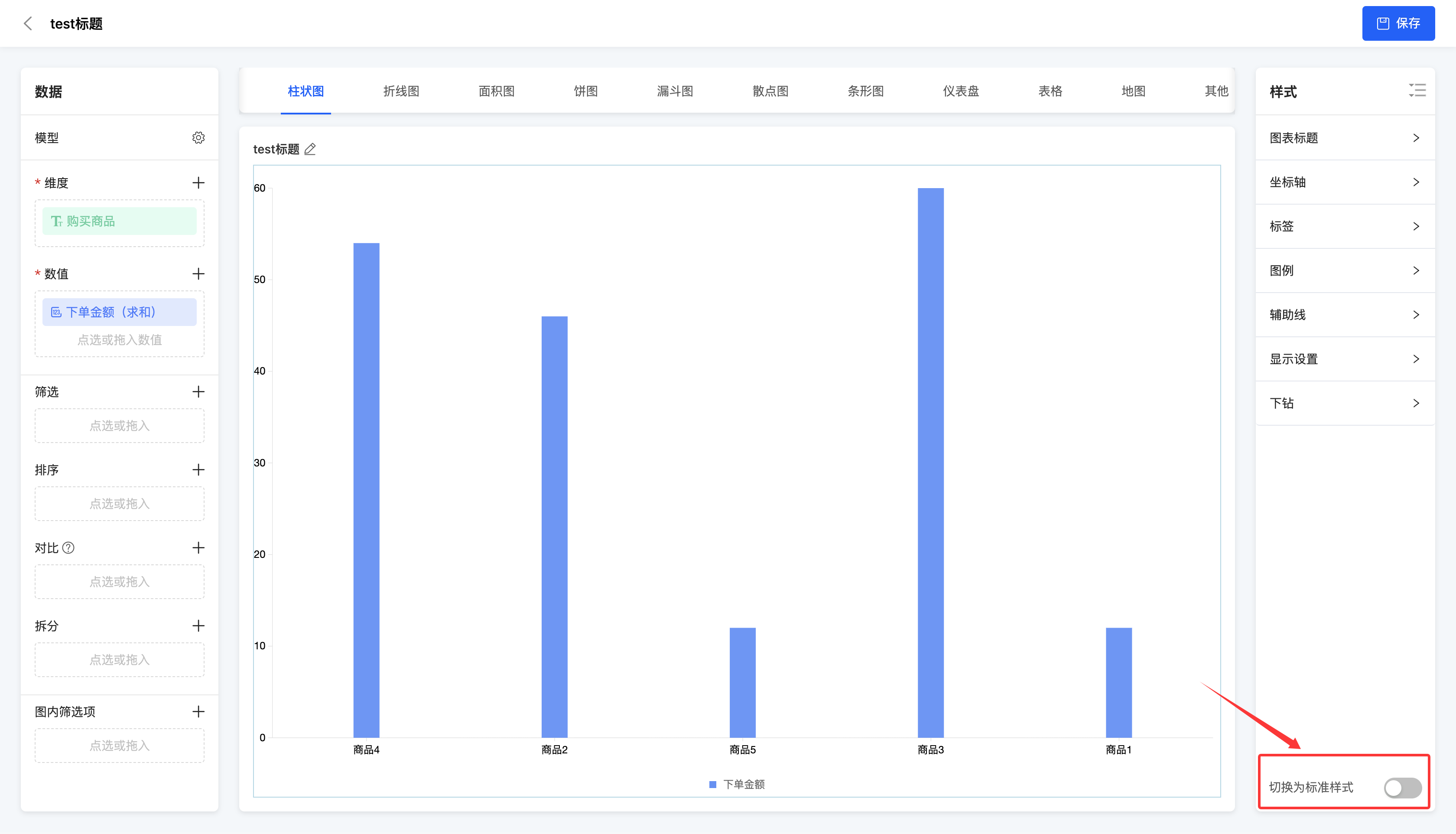

切换标准样式：开启「切换为标准模式」按钮，即可切换将当前图表为标准样式

图表下钻

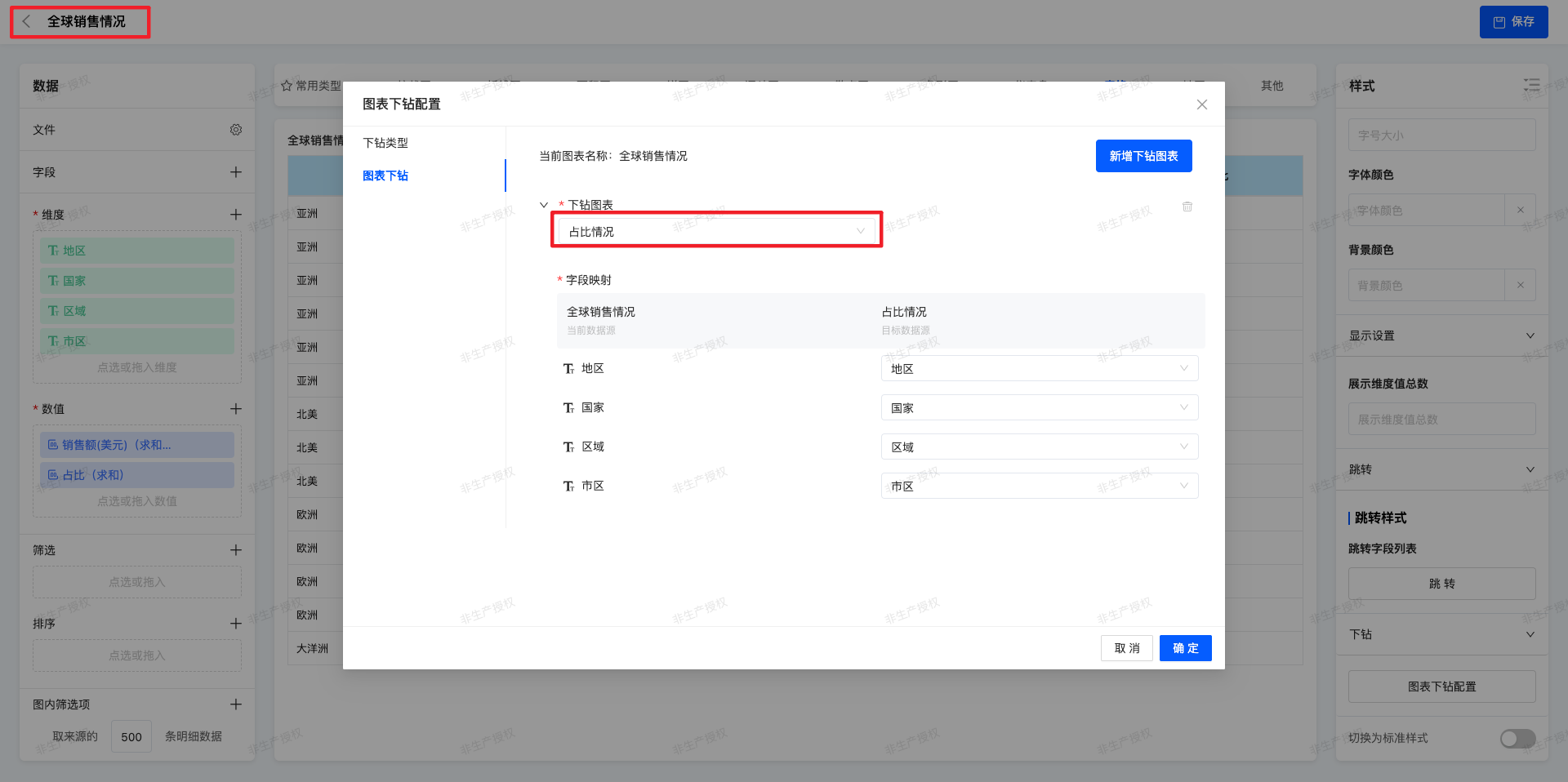

示例：【全球销售情况】下钻到【占比情况】图表

此处需要配置图表与图表之间字段的映射关系。

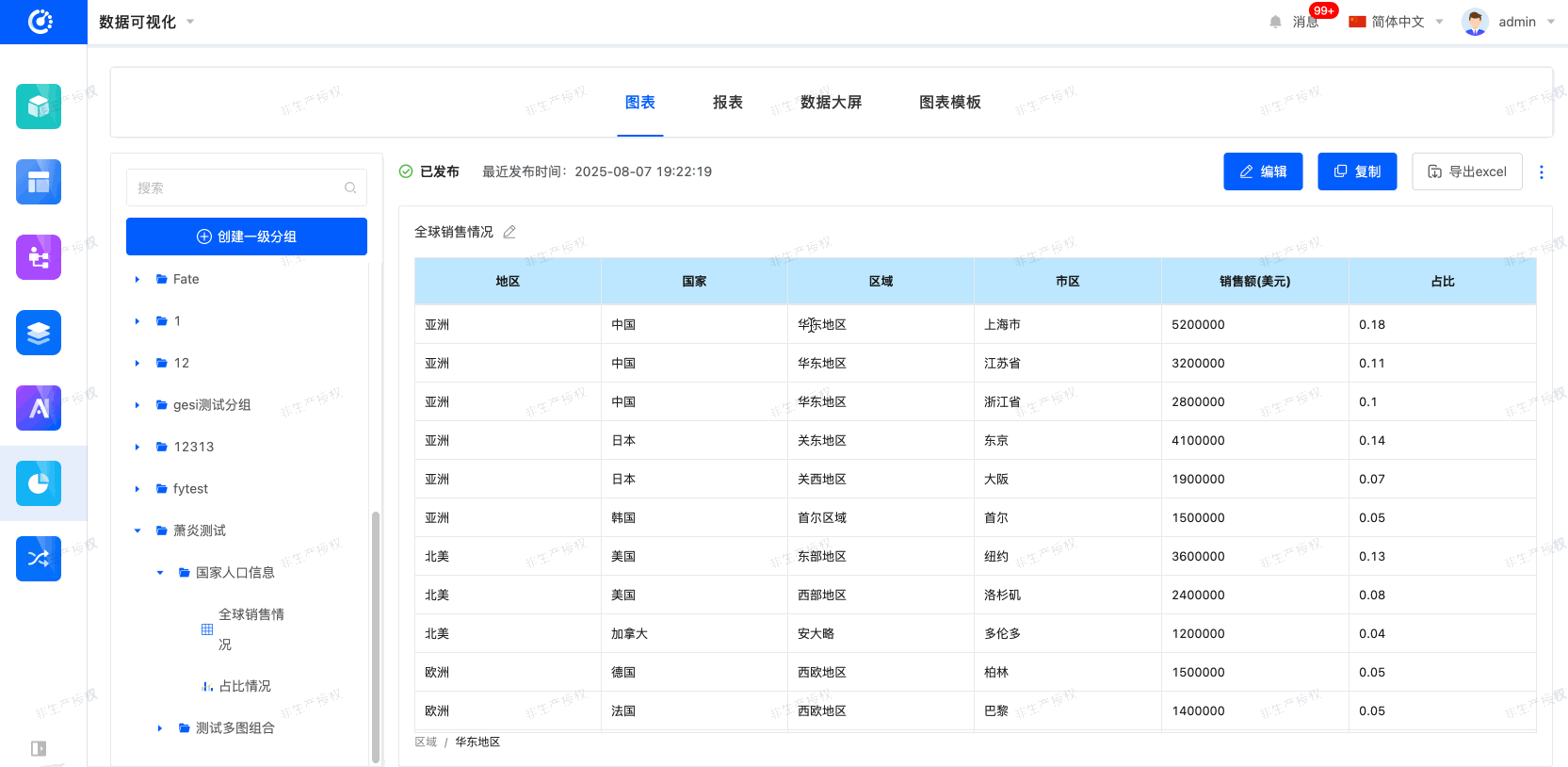

使用步骤（运行时）

打开目标图表。
点击某一数据点（如“亚洲”区域）。
系统自动筛选条件（地区 = 亚洲），并展示下一层级数据。
通过路径导航条确认当前位置（如“地区 > 亚洲”）。
继续点击下一级数据，逐步进入更细维度。
如需返回，点击路径导航条中的上层节点。

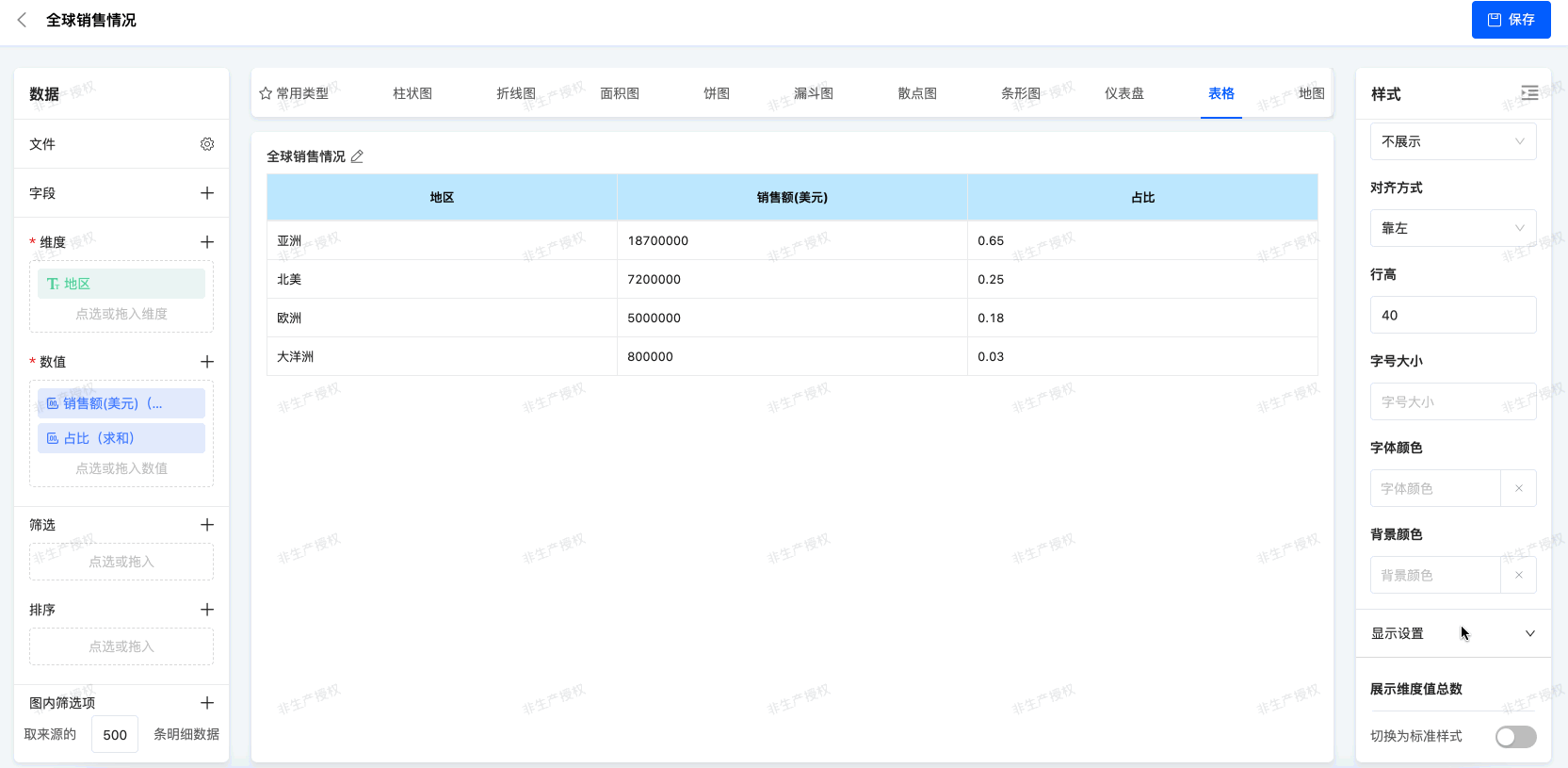

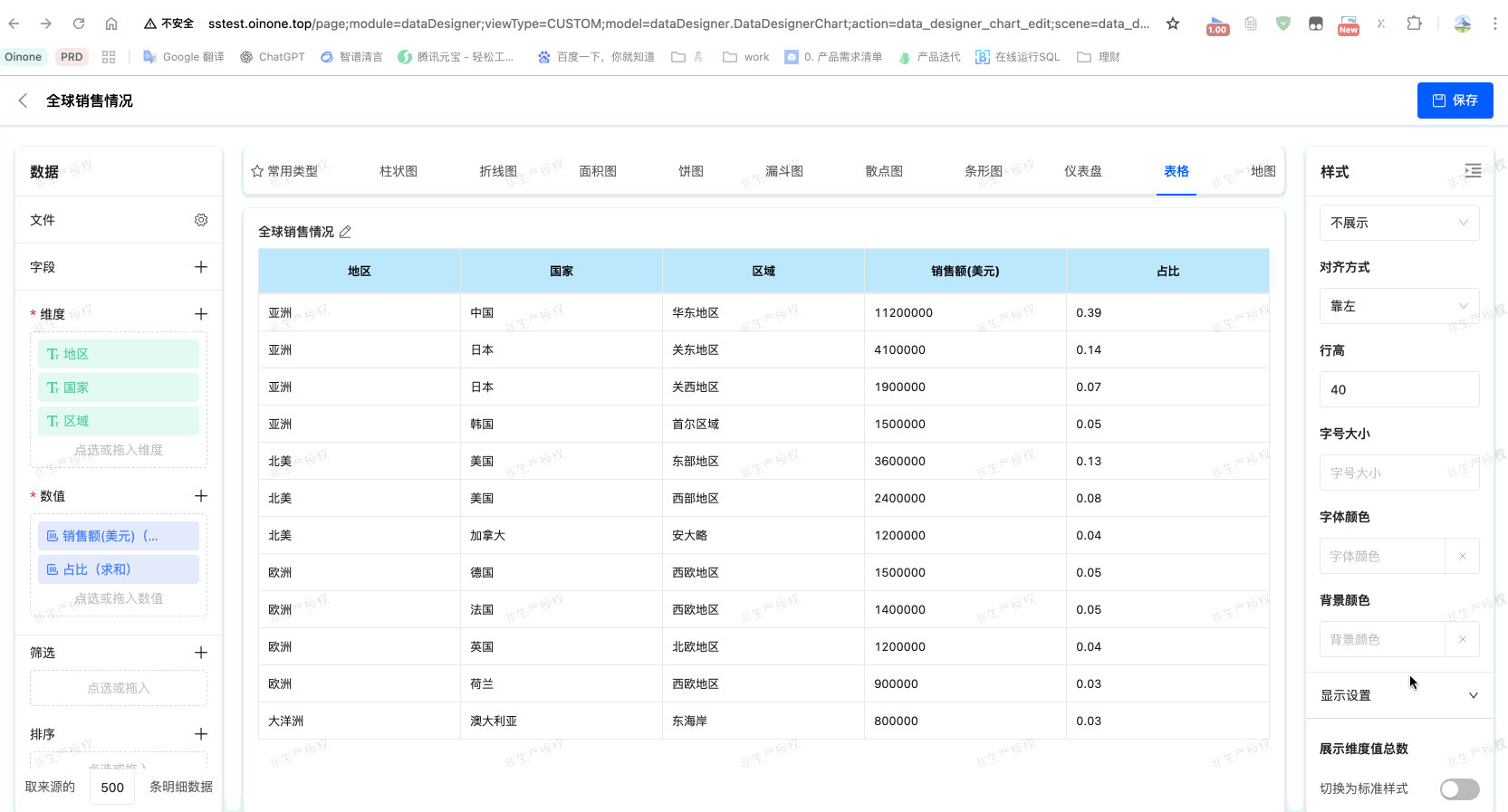

自由下钻

示例：【全球销售情况】下钻到【占比情况】图表

此处需要配置可以钻取的字段。

使用步骤（运行时）

点击维度字段值
a. 用户点击某一维度字段的值（如“订单 Id = 1001”）。
b. 系统将该条件加入当前下钻路径。
选择下钻字段
a. 系统弹出下钻字段选择框，用户可选择一个可下钻字段。
b. 下一层表格将展示基于当前条件 + 新维度的数据。

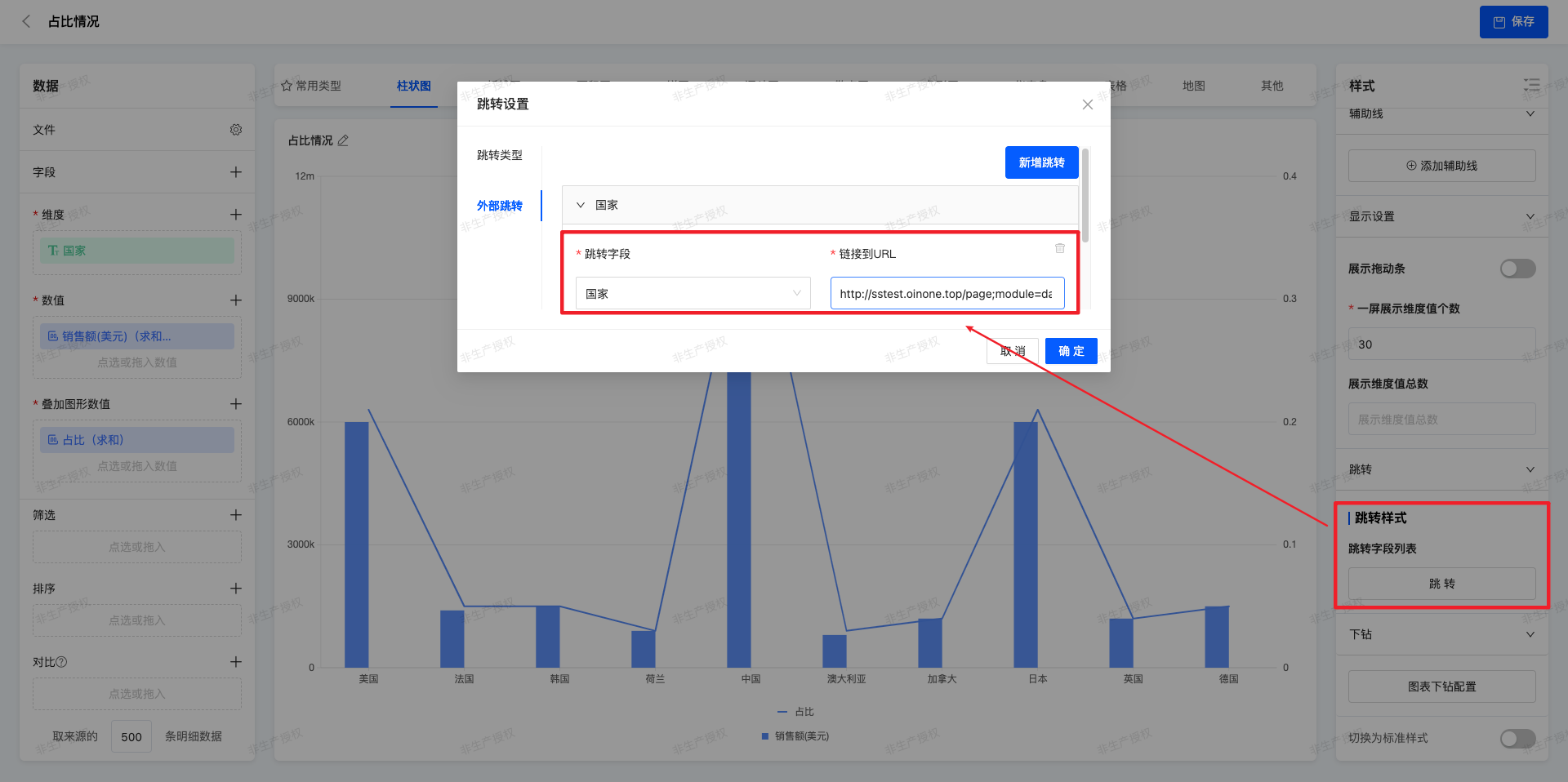

跳转

支持跳转外部页面

使用步骤（运行时）

用户点击配置了跳转的图表或图元。
系统根据配置的 URL 拼接参数，打开目标页面或外部链接。
如果同时存在路径参数或上下文变量，系统会自动替换 URL 中的占位符。

五、附件：名词解释

名词	描述
维度	用于描述数据所属类别或特征的属性
数值	用于展示量化信息
筛选	对来源数据进行过滤，仅采用过滤后的数据进行有效分析
排序	对已形成的分析图表，调整维度值的排列顺序，以优化展示效果
对比	用于将不同维度进行对比分析
拆分	将数据按特定维度进行拆分，以更细致地展示数据
图内筛选项	对已形成的分析图表，提供更小范围的查询功能，以便精准定位数据
标签	每个维度值与每个数值的切点，用于标注图表中的数据点或维度信息
图例	通过数值名称及其在图表上的对应颜色来便于区分和识别
辅助线	添加辅助线后，将图表的分析结果与该条辅助线进行比对
下钻	可深入探索数据更深层次的信息
