在流程设计页面中，可以进行全面的流程设计与流程配置。

流程设计主要分为四个功能区域，分别为：操作栏、工具栏、流程设计区、属性面板

• 操作栏：提供一系列常用的操作按钮与菜单选项，可以进行修改流程名称、保存、发布等操作。
• 工具栏：提供了一系列流程常用节点动作。
• 流程设计区：流程设计的主要区域，可以通过拖拽或在流程中直接添加节点动作来完善流程。
• 属性面板：当点击某一节点动作时显示。可以在此面板中调整节点的相关属性。

流程配置主要分为两个功能区域，操作栏与流程配置区

• 操作栏：与流程设计的操作栏保持一致。
• 流程配置区：可以在此配置流程参数作为临时字段，或更改流程所属应用。

一、流程设计

（一）操作栏

1.编辑流程名称与说明

一、功能介绍

可以在操作栏的左侧编辑流程的名称与说明。修改后的名称与说明会在流程的列表或卡片中展示。

注意

编辑完名称或说明后需暂存或发布，否则无法保存

二、操作方法

• 编辑名称：点击「编辑」图标，在输入框中输入名称后，点击除输入框外其他位置即可编辑成功。

• 编辑说明：点击名称下的说明区域，在弹窗中输入说明后，点击「确定」即可编辑成功。

2.切换菜单

一、功能介绍

当在设计流程时，若需要临时参数或修改流程所属应用时，可在操作栏中切换菜单完成操作。

二、操作方法

点击操作栏中菜单区域，即可在流程设计和流程配置之间切换

3.暂存

一、功能介绍

支持对流程设计进行存档保存。即便流程设计尚未完整，也可以选择暂存当前设计进度。下次进入流程设计页面时，系统将自动加载并显示之前暂存的设计页面，方便继续完善流程。

提示

当流程设计已完成但尚未发布时，可以选择直接启用流程。启用操作将自动触发当前版本的发布流程，使设计立即生效并投入使用。

二、操作方法

点击「暂存」，即可将当前设计进度存档保存。

4.发布/更新发布

一、功能介绍

流程设计完成后，可以选择将其发布，以使流程正式生效并投入使用。对于尚未发布过的流程，发布按钮上会显示“发布”字样。而对于已经发布过的流程，发布按钮则会变为“更新发布”字样。

注意

对已发布并启用的流程进行修改后，在更新发布之前，这些修改将不会对当前正在使用的流程版本产生任何影响。

• 在平铺模式下，流程卡片上会提示“有未发布变更”
• 在列表模式下，更新状态则会显示为“未更新”

只有完成所有修改，并进行更新发布后，新的流程版本才会正式生效，并替代之前的版本。

注意

在发布流程时，必须确保在触发节点与结束节点之间至少存在一个有效节点，并且所有节点均已完成配置。若不满足这些条件，流程将无法发布。

二、操作方法

点击「发布/更新发布」按钮，即可将当前流程设计发布。

（二）工具栏

1.功能介绍

工具栏中集成了流程设计所需的各类节点动作，可以将工具栏中的节点动作放至流程的指定位置。

2.操作方法

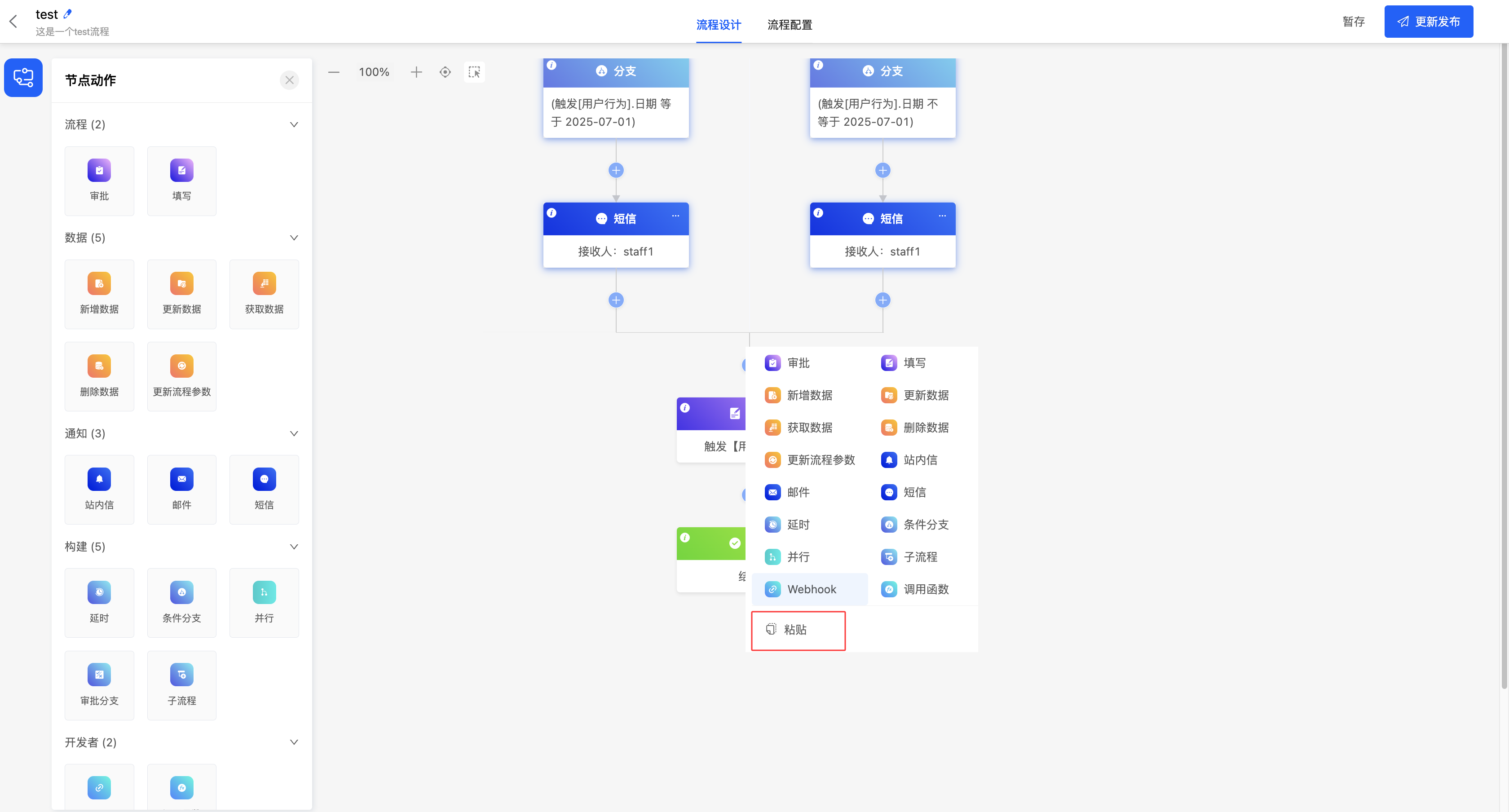

可以通过拖拽工具栏中的节点动作，或者点击流程中节点之间的“+”号，将节点放置到指定的位置。

（三）流程设计区

1.功能介绍

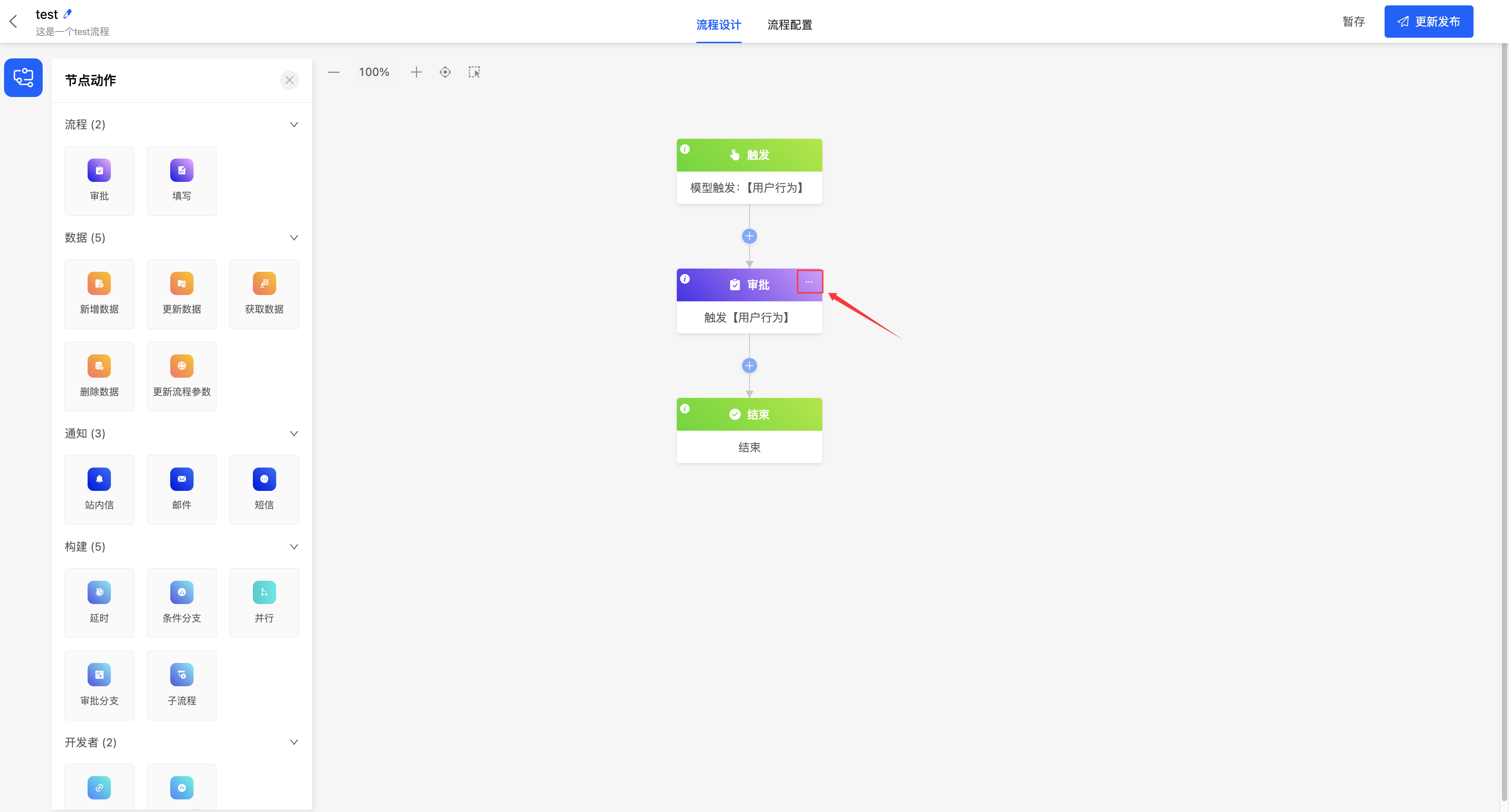

节点添加到流程后，可修改其名称、编辑说明以及删除不需要的节点，以便更好地进行流程设计。

警告

节点删除后无法恢复，请谨慎操作！

2.操作方法

• 点击「节点名称」，可在输入框中修改名称

• 点击「节点说明」图标，在弹窗中输入节点说明后点击「确定」即可成功编辑节点说明

• 点击「删除」图标后，在弹窗中点击「确定」，即可删除节点

（四）属性面板

1.功能介绍

在属性面板中，可以为节点动作配置各种属性。

2.操作方法

点击节点主体位置，在右侧弹窗中根据业务需求配置属性后，点击「保存」。

注意

需将属性中必填信息填写完成，否则无法保存。

二、流程配置

（一）参数配置

1.功能介绍

在流程设计中，流程参数可以作为一个临时字段来存放某个字段值、计算结果或接受其他流程传过来的值。临时参数支持文本、数值、日期、布尔四种数据类型，以满足不同场景的需求。

注意

一旦流程参数在流程中被引用，将无法对其进行修改或删除操作

提示

在流程中可以使用“更新流程参数”来使用配置好的参数来存放数据。

2.操作方法

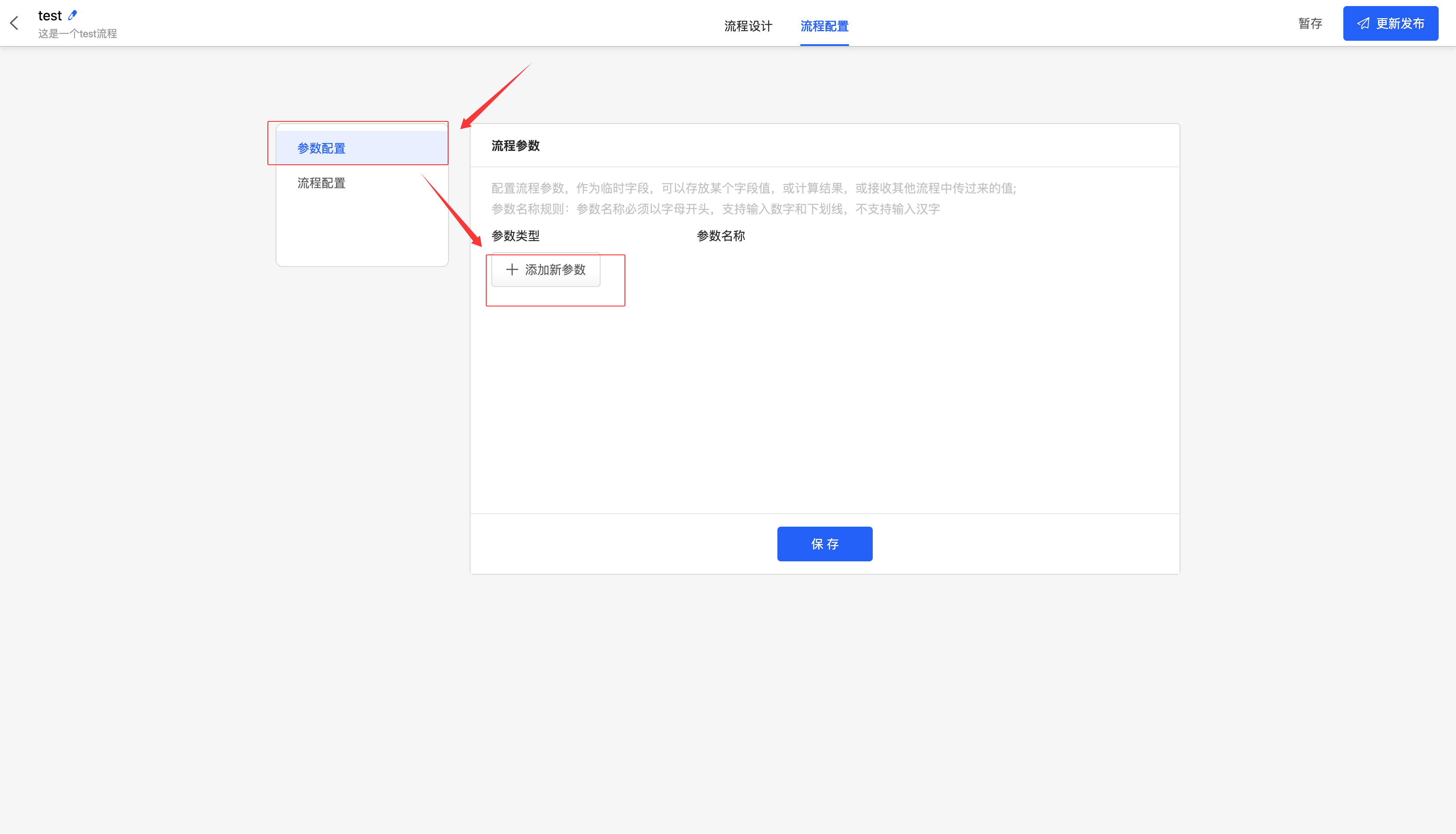

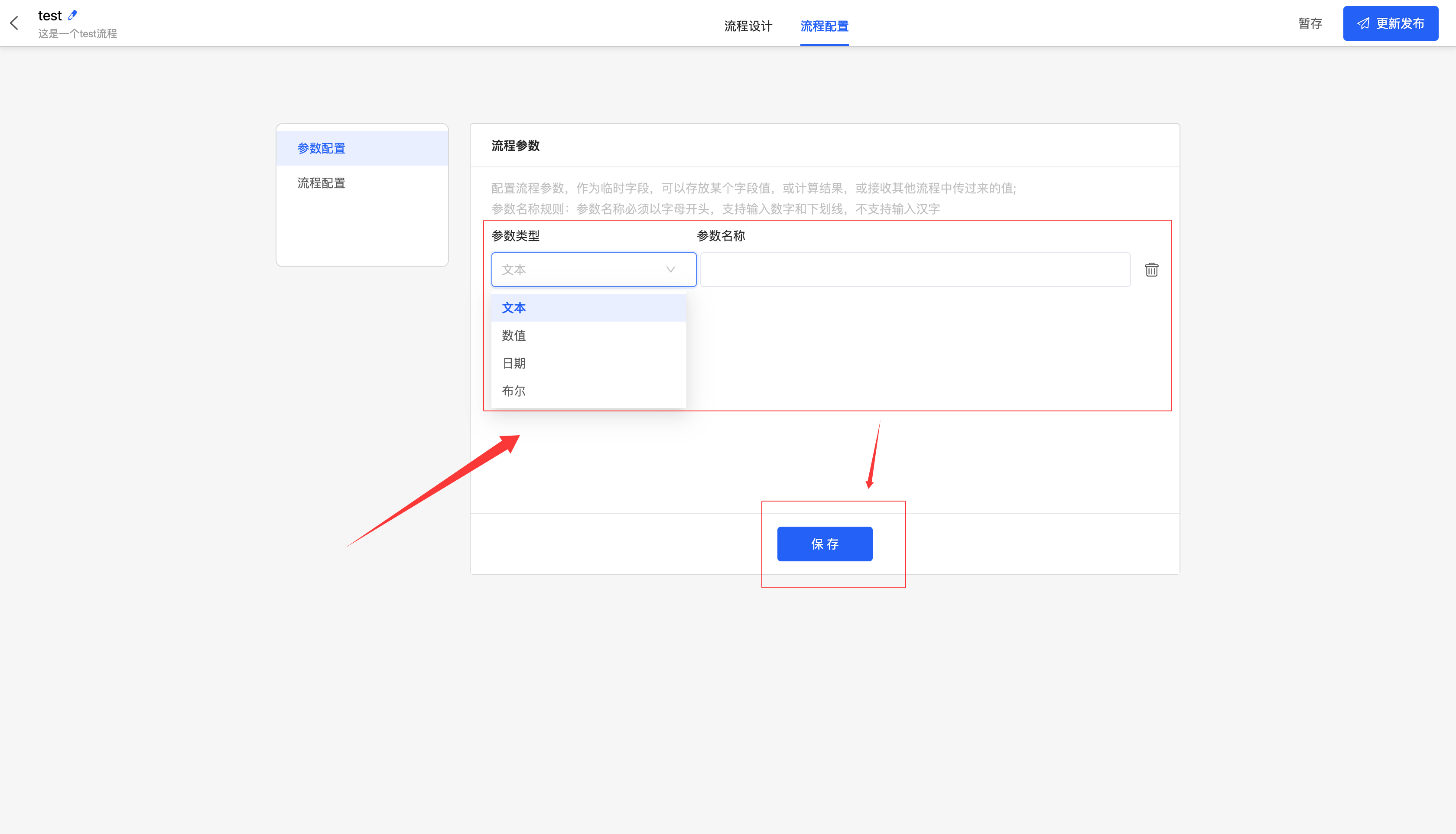

在参数配置下，点击「添加新参数」，选择参数类型并输入参数名后点击「保存」，即可成功添加参数。

注意

参数名称规则：参数名称必须以字母开头，支持输入数字与下划线，不支持输入汉字。

（二）流程配置

1.功能介绍

在流程配置中，支持更改流程所属应用与流程异常时的回滚类型

• 在创建流程时已选择了所属应用。若发现应用选择错误或需要更改所属应用，可以在此处进行编辑操作。

注意

在“工作流”-“流程运行记录”中查看流程实例时：

• 若在应用变更之前已经生成了流程实例，那么这些实例将继续保存在变更前的应用中。
• 而应用变更之后新生成的实例，则将保存在变更后的应用中。

• 可设置异常类型为“节点异常终止”或“节点异常回滚”
  • 节点异常终止：当节点出现异常时，将终止该流程
  • 节点异常回滚：当节点出现异常时，将回滚该节点状态至未执行时

注意

该异常处理机制仅适用于人工节点

2.操作方法

• 在流程配置下，选择应用后，点击「保存」，即可成功修改应用。
• 在流程配置下，可下拉选异常回滚类型，包括节点异常终止与节点异常回滚
